Tủ điện điều khiển hòa đồng bộ

Trong quá trình vận hành, sự cố mất điện có thể khiến toàn bộ nhà máy hoặc phân xưởng ngừng hoạt động, gây thiệt hại lớn. Tủ điện điều khiển hòa đồng bộ chính là giải pháp giúp duy trì nguồn điện liên tục. Khi có sự cố, tủ điện sẽ tự động phát tín hiệu khởi động máy phát dự phòng và đồng bộ công suất giữa các máy, nhờ đó hệ thống luôn ổn định và sản xuất không bị gián đoạn.

Thế nào là tủ điện điều khiển hòa đồng bộ?

Tủ điện điều khiển hòa đồng bộ là một loại tủ điện công nghiệp chuyên dụng, có chức năng điều khiển nhiều máy phát điện làm việc song song với nhau hoặc hòa đồng bộ máy phát với lưới điện. Điểm đặc biệt của tủ này nằm ở khả năng điều chỉnh điện áp, tần số và góc pha của các máy phát để chúng trùng khớp trước khi đóng song song. Nhờ vậy, các máy có thể chia tải đồng đều, hoạt động ổn định mà không gây xung lực hay sự cố nguy hiểm.

Tùy theo quy mô công trình, tủ điện hòa đồng bộ có thể hỗ trợ từ 2 đến nhiều máy phát. Trong các dự án lớn như nhà máy sản xuất, bệnh viện, trung tâm thương mại hoặc tòa nhà cao tầng, việc sử dụng một máy phát duy nhất thường không đáp ứng được nhu cầu điện năng. Khi đó, tủ hòa đồng bộ sẽ đảm nhận vai trò trung tâm kết nối, phân phối công suất, bảo vệ hệ thống và tối ưu chi phí nhiên liệu.

Ngoài ra, tủ điện hòa đồng bộ còn tích hợp các chức năng bảo vệ quá áp, quá dòng, mất pha, ngược công suất, và có thể kết nối với hệ thống giám sát từ xa SCADA/PLC, giúp doanh nghiệp dễ dàng quản lý và vận hành.

xem thêm:

• Tủ điện phân phối nguồn DB
• Tủ điện MSB

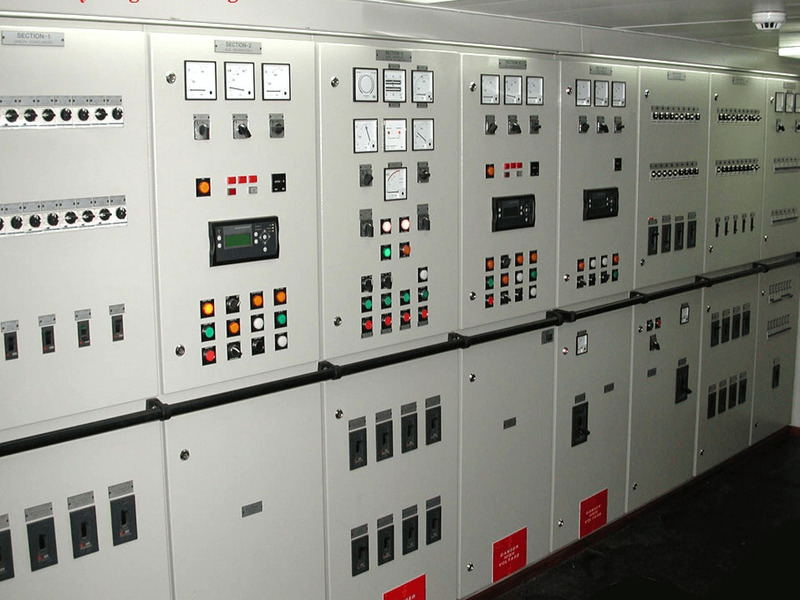

Thông số kỹ thuật và cấu tạo tủ điện điều khiển hòa đồng bộ

• Tiêu chuẩn: IEC 61439, IEC 60529.
• Điện áp định mức: 380/415 VAC, 3 pha – 4 dây, 50/60Hz.
• Số máy phát hỗ trợ: 2 – N (tùy quy mô hệ thống).
• Dòng định mức busbar ngang: 600A – 4000A.
• Khả năng chịu ngắn mạch (Icw): 25kA – 65kA.
• Cấp bảo vệ (IP): IP43 – IP55.
• Thiết bị bảo vệ: quá dòng, quá áp, thấp áp, ngược công suất, mất pha, tần số bất thường.
• Hệ thống điều khiển: có thể sử dụng bộ đồng bộ chuyên dụng (ComAp, DEIF, DSE) hoặc PLC tích hợp, kết nối SCADA.

Tủ điện điều khiển hòa đồng bộ được thiết kế dạng mô-đun, gồm nhiều khoang tách biệt để dễ dàng bảo trì và đảm bảo an toàn khi vận hành. Phần vỏ tủ thường làm từ thép tấm sơn tĩnh điện, có khả năng chống gỉ, chống bụi và chịu được môi trường công nghiệp khắc nghiệt.

Bên trong tủ là hệ thống thanh cái (busbar), trong đó thanh cái ngang dùng để phân phối nguồn ba pha từ máy phát hoặc lưới điện, còn thanh cái dọc dẫn nguồn đến từng ngăn điều khiển, với dải dòng phổ biến từ 600A đến 4000A. Mỗi ngăn của tủ được trang bị các thiết bị đóng cắt như ACB, MCCB, contactor, rơ-le nhiệt, rơ-le bảo vệ quá tải và cầu chì nhằm đảm bảo việc đóng cắt và bảo vệ từng máy phát riêng biệt.

Trung tâm của tủ là hệ thống điều khiển, bao gồm bộ đồng bộ giám sát điện áp, tần số và góc pha để đóng hòa chính xác, cùng bộ chia tải giúp phân bổ công suất đồng đều giữa các máy. Nhiều hệ thống hiện đại còn tích hợp PLC/SCADA để giám sát và điều khiển từ xa, màn hình HMI hiển thị trạng thái hoạt động, đồng thời kết hợp với các phụ kiện như tụ bù, thiết bị chống sét, còi, đèn báo và hệ thống tiếp địa an toàn. Nhờ cấu tạo khoa học này, tủ điện hòa đồng bộ vừa đảm bảo vận hành ổn định, vừa thuận tiện cho mở rộng thêm máy phát khi nhu cầu điện năng tăng lên.

Khi nào chúng ta nên lắp đặt tủ điện điều khiển hòa đồng bộ?

Đồng bộ máy phát điện là quá trình kết nối song song nhiều máy phát sử dụng chung một hệ thống cấp điện. Đây là một trong những hạng mục yêu cầu kỹ thuật cao nhất khi lắp đặt và vận hành tủ điện công nghiệp. Không phải lúc nào cũng có thể thực hiện hòa đồng bộ, mà cần áp dụng trong những trường hợp cụ thể sau:

• Khi tổng công suất phụ tải lớn hơn công suất của một máy phát đơn lẻ: Giải pháp là sử dụng nhiều máy phát song song, giúp đáp ứng toàn bộ nhu cầu điện năng của công trình, nhà máy, khu công nghiệp.
• Khi hệ thống sử dụng quá nhiều tải điện: Việc hòa đồng bộ giúp chia tải hợp lý, tối ưu nhiên liệu và nâng cao hiệu quả vận hành.
• Khi cần đảm bảo cấp điện liên tục, tránh gián đoạn: Trong trường hợp sự cố mất điện, tủ hòa đồng bộ sẽ phát hiện và tự động phát tín hiệu để các máy phát khởi động ngay lập tức.
• Khi công trình có yêu cầu an toàn và độ tin cậy cao: Tại bệnh viện, trung tâm thương mại, khu công nghiệp lớn… chỉ một sự cố mất điện vài phút cũng có thể gây thiệt hại nghiêm trọng về kinh tế và ảnh hưởng đến tính mạng con người.

Các phương pháp và điều kiện để hòa đồng bộ máy phát điện

Trong thực tế, có nhiều cách để thực hiện đồng bộ máy phát điện. Khi phụ tải cần bổ sung công suất, tủ điện hòa đồng bộ sẽ phát tín hiệu đến từng máy phát để khởi động và đưa chúng vào vận hành song song, nhằm đảm bảo nguồn điện liên tục và ổn định. Hiện nay, phổ biến nhất là hai phương pháp:

• Hòa đồng bộ chính xác: Trước khi đóng máy phát vào hệ thống, kỹ thuật viên cần điều chỉnh điện áp của máy phát khớp với điện áp hệ thống. Đồng thời tốc độ quay (tần số) của máy phát bằng với hệ thống, góc pha của vectơ điện áp máy phát trùng với góc pha điện áp lưới. Khi các thông số này đạt yêu cầu, mới tiến hành thao tác đóng máy cắt.
• Hòa đồng bộ tự động: Sử dụng bộ đồng bộ tự động để giám sát và điều chỉnh thông số máy phát. Điều kiện bắt buộc: máy phát đưa vào đồng bộ không được kích từ sớm, tốc độ góc quay phải gần bằng máy phát đang chạy. Bộ điều khiển sẽ tự động điều chỉnh điện áp, tần số và góc pha rồi phát lệnh đóng cắt chính xác.

Điều kiện để hòa đồng bộ máy phát điện

Trước khi tiến hành hòa đồng bộ, các máy phát phải đáp ứng đầy đủ 3 điều kiện cơ bản:

• Về tần số (f): Các máy phát phải có tần số gần bằng nhau hoặc gần bằng tần số lưới điện.
• Về điện áp (U): Các máy phát cần có điện áp tương đồng, chênh lệch không vượt quá ±5%.
• Về pha (φ): Thứ tự pha của các máy phải giống nhau, đồng thời góc pha trùng khớp (sai số ≤ 5°).

Nhờ tuân thủ các điều kiện này, quá trình hòa đồng bộ sẽ diễn ra an toàn, chính xác và tránh được hiện tượng xung lực hay ngắn mạch khi nhiều máy phát cùng đưa vào hệ thống.

Sơ đồ nguyên lý hoạt động của tủ điều khiển hòa đồng bộ

Hệ thống tủ hòa đồng bộ của Hoàng Phát được trang bị bộ điều khiển thông minh đạt tiêu chuẩn chất lượng cao, tích hợp đầy đủ các chức năng cần thiết để vừa bảo vệ vừa điều khiển máy phát điện dự phòng. Bộ điều khiển này có khả năng giám sát toàn diện điện áp, tần số, công suất của hệ thống điện 3 pha; đồng thời hiển thị cảnh báo trực quan trên màn hình khi xảy ra sự cố.

Trong quá trình vận hành, tủ điện hòa đồng bộ sẽ thực hiện nhiệm vụ đưa nhiều máy phát điện độc lập hoặc máy phát lưới điện vào làm việc song song. Nhờ đó, nguồn điện được phân phối đồng đều, ổn định và an toàn hơn. Đây là một giải pháp kỹ thuật đòi hỏi độ chính xác cao trong đấu nối và cài đặt, nhằm đảm bảo các máy phát luôn được đồng bộ hóa đúng điều kiện trước khi hòa vào hệ thống chung.

Việc sử dụng tủ điện hòa đồng bộ không chỉ tăng độ tin cậy cung cấp điện cho công trình mà còn tối ưu hóa chi phí vận hành thông qua khả năng chia tải tự động và tiết kiệm nhiên liệu. Với cơ chế này, hệ thống có thể tự động khởi động hoặc ngắt bớt máy phát tùy theo nhu cầu thực tế của phụ tải, giúp doanh nghiệp vừa đảm bảo liên tục sản xuất, vừa tiết kiệm chi phí dài hạn.

Báo giá tủ điện điều khiển hòa đồng bộ rẻ nhất năm nay

Một ưu điểm nổi bật của tủ điện điều khiển hòa đồng bộ là khả năng hiển thị rõ ràng trạng thái vận hành và cảnh báo sự cố. Thông qua màn hình LCD kết hợp với hệ thống đèn LED, người vận hành có thể theo dõi tình hình hoạt động của máy phát cũng như các cảnh báo kỹ thuật một cách trực quan và kịp thời. Đây chính là điểm cộng quan trọng giúp hệ thống an toàn và dễ sử dụng hơn so với nhiều dòng tủ công nghiệp khác.

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp tủ điện hòa đồng bộ với mức giá khác nhau, tuy nhiên chất lượng và độ bền vẫn còn là dấu hỏi lớn. Đến với Công ty Kỹ thuật Hoàng Phát, khách hàng hoàn toàn yên tâm bởi chúng tôi cam kết mang đến tủ điện giá cạnh tranh, đạt tiêu chuẩn kỹ thuật, hiện đại và phù hợp thực tế vận hành.

Hãy liên hệ ngay với Hoàng Phát để được kỹ sư tư vấn cấu hình, đồng thời nhận báo giá tủ điện điều khiển hòa đồng bộ chi tiết trong 24 giờ, giúp bạn chủ động ngân sách và lựa chọn giải pháp tối ưu nhất cho công trình.
