Tiêu chuẩn bảng tra tiết diện dây dẫn điện 3 pha mới nhất

Trong bất kỳ công trình điện dân dụng hay công nghiệp nào, việc lựa chọn đúng dây dẫn là yếu tố quyết định đến sự an toàn và hiệu quả vận hành. Đặc biệt, với các hệ thống điện 3 pha, việc nắm rõ bảng tra tiết diện dây dẫn điện 3 pha sẽ giúp kỹ sư, nhà thầu và chủ đầu tư xác định chính xác loại dây phù hợp. Bài viết này sẽ cung cấp kiến thức tổng quan, công thức tính, bảng tra chuẩn cùng những lưu ý quan trọng khi chọn dây dẫn cho công trình.

Xem thêm: Điện trở suất là gì? Công thức, ý nghĩa và ứng dụng

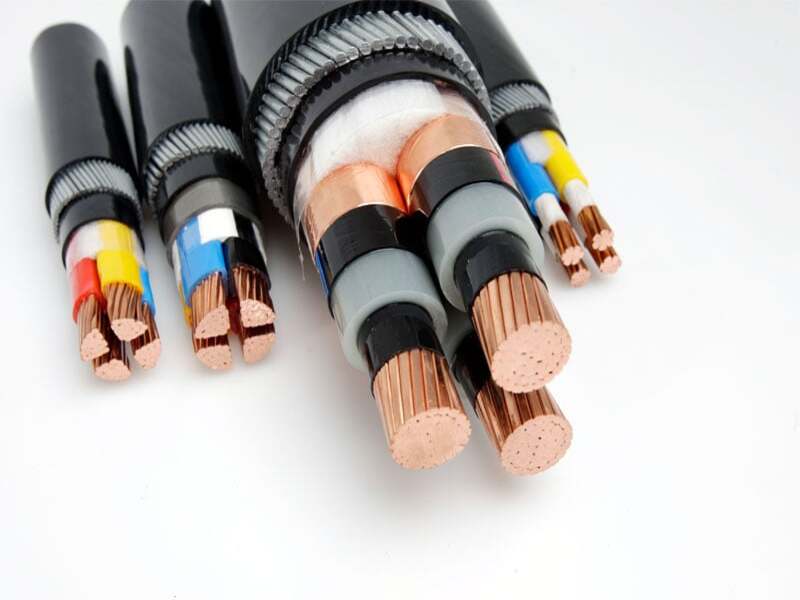

Tiết diện dây dẫn điện 3 pha là gì?

Tiết diện dây dẫn điện được hiểu là diện tích mặt cắt ngang của dây dẫn (tính bằng mm²). Đây là yếu tố quan trọng quyết định khả năng tải dòng điện, độ an toàn và hiệu quả sử dụng điện trong các công trình. Dây dẫn có tiết diện càng lớn thì khả năng chịu dòng càng cao, hạn chế tình trạng nóng chảy, quá tải hoặc sụt áp khi vận hành.

Dây dẫn điện 3 pha thường được cấu tạo từ 4 đến 5 lõi, trong đó có 3 dây pha (R, S, T), 1 dây trung tính (N) và đôi khi bổ sung thêm dây tiếp địa (PE) để đảm bảo an toàn. Các lõi dây được làm từ đồng hoặc nhôm tinh khiết, bọc cách điện bằng PVC, XLPE hoặc vật liệu chống cháy, chống ẩm. Nhờ thiết kế đặc biệt này, dây dẫn 3 pha có khả năng truyền tải công suất lớn, phù hợp cho những công trình công nghiệp, nhà xưởng, tòa nhà cao tầng hay hệ thống máy móc cần nguồn điện ổn định.

Khi thiết kế hệ thống tủ điện công nghiệp hoặc máng cáp điện, kỹ sư luôn cần tính toán chính xác tiết diện dây dẫn 3 pha để:

• Tránh tình trạng quá tải gây chập cháy.
• Tối ưu chi phí thi công mà vẫn đảm bảo an toàn.
• Đảm bảo thiết bị điện trong tủ điện hoạt động ổn định, bền lâu.

Cách tính tiết diện dây dẫn điện 3 pha

Để lựa chọn dây dẫn phù hợp cho hệ thống điện công nghiệp hay dân dụng, việc tính toán tiết diện dây dẫn điện 3 pha là bước cực kỳ quan trọng. Tiết diện dây không chỉ quyết định khả năng chịu tải của dây mà còn ảnh hưởng trực tiếp đến mức độ an toàn, tuổi thọ của thiết bị và chi phí thi công.

Công thức tính tiết diện dây điện 3 pha thường dựa trên dòng điện tải và mật độ dòng điện cho phép:

S = I / J

Trong đó:

• S: Tiết diện dây dẫn (mm²).
• I: Cường độ dòng điện chạy qua (A).
• J: Mật độ dòng điện cho phép (A/mm²). Với dây đồng thường lấy J ≈ 6 A/mm², còn dây nhôm khoảng 4,5 A/mm².

Ngoài ra, khi tính tiết diện dây dẫn điện 3 pha theo công suất, có thể sử dụng công thức:

P = √3 × U × I × cosφ

Trong đó:

• P: Công suất (W).
• U: Điện áp 3 pha (thường 380V tại Việt Nam).
• cosφ: Hệ số công suất của tải (thường 0,85 – 0,95).

Từ công thức trên, ta có thể tính được dòng điện tải và từ đó xác định tiết diện dây phù hợp. Việc lựa chọn đúng kích thước dây giúp giảm tổn thất điện năng, hạn chế sụt áp và tránh tình trạng quá tải gây cháy nổ. Trong thực tế, để nhanh chóng và chính xác, bạn có thể sử dụng bảng tra tiết diện dây dẫn điện 3 pha đã được tiêu chuẩn hóa.

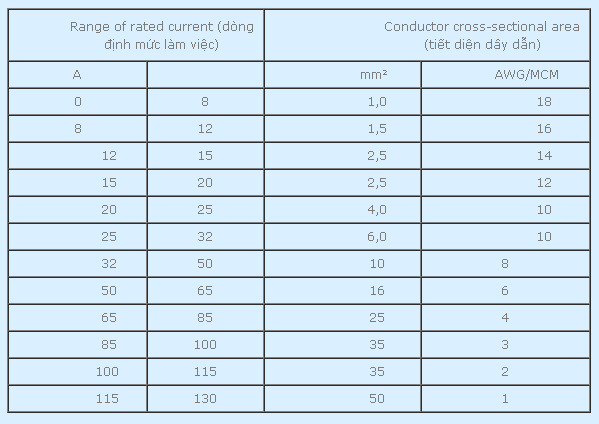

Bảng tra tiết diện dây dẫn điện 3 pha theo công suất

Trong thực tế, thay vì tự tính toán phức tạp, kỹ sư và thợ điện thường sử dụng bảng tra tiết diện dây dẫn điện 3 pha để xác định nhanh loại dây phù hợp. Bảng này dựa trên dòng điện, công suất và điện áp làm việc của hệ thống. Dưới đây là bảng tra tham khảo phổ biến:

Việc sử dụng bảng tra giúp tiết kiệm thời gian thiết kế, đồng thời đảm bảo chọn đúng loại dây đồng hoặc nhôm, giảm nguy cơ quá tải, sụt áp. Đặc biệt, khi kết hợp cùng thang máng cáp và tủ điện công nghiệp, hệ thống dây dẫn sẽ được bảo vệ tốt hơn, đảm bảo độ bền và an toàn trong quá trình vận hành.

Bảng tra tiết diện dây dẫn điện 3 pha theo dòng điện

Ngoài công suất, dòng điện (A) cũng là yếu tố quan trọng để xác định tiết diện dây dẫn 3 pha. Việc chọn tiết diện theo dòng điện sẽ giúp hệ thống vận hành ổn định, hạn chế tình trạng quá tải và cháy nổ. Dưới đây là bảng tra tiết diện dây dẫn điện 3 pha theo dòng điện chuẩn:

Việc tra cứu theo dòng điện đặc biệt hữu ích trong giai đoạn thiết kế, khi kỹ sư đã có số liệu về tải điện nhưng chưa xác định công suất tổng.

Các loại dây dẫn điện 3 pha phổ biến

Khi tìm hiểu về bảng tra tiết diện dây dẫn điện 3 pha, bạn sẽ nhận thấy trên thị trường hiện nay có rất nhiều loại dây cáp với đặc điểm, cấu tạo và ứng dụng khác nhau. Mỗi loại dây dẫn lại phù hợp với từng môi trường và nhu cầu sử dụng riêng biệt. Việc phân biệt rõ các loại dây không chỉ giúp bạn chọn đúng sản phẩm mà còn đảm bảo an toàn điện, tiết kiệm chi phí và tăng tuổi thọ công trình.

Xem thêm: Cách đi dây điện công nghiệp an toàn và đúng kỹ thuật

Dây đồng 3 pha

Dây đồng 3 pha là loại phổ biến nhất trong các công trình điện. Đồng có điện trở suất thấp (khoảng 1,68 × 10⁻⁸ Ω·m), dẫn điện và dẫn nhiệt tốt, ít bị oxy hóa. Ngoài ra, đồng có độ bền cơ học cao, chịu uốn và chịu kéo tốt, nên dây đồng 3 pha thường được dùng để truyền tải điện trong nhà xưởng, khu công nghiệp và các công trình hạ tầng yêu cầu công suất lớn. Nhược điểm duy nhất là giá thành cao hơn so với dây nhôm, nhưng bù lại tuổi thọ dài, an toàn cao và ít hao phí điện năng.

Dây nhôm 3 pha

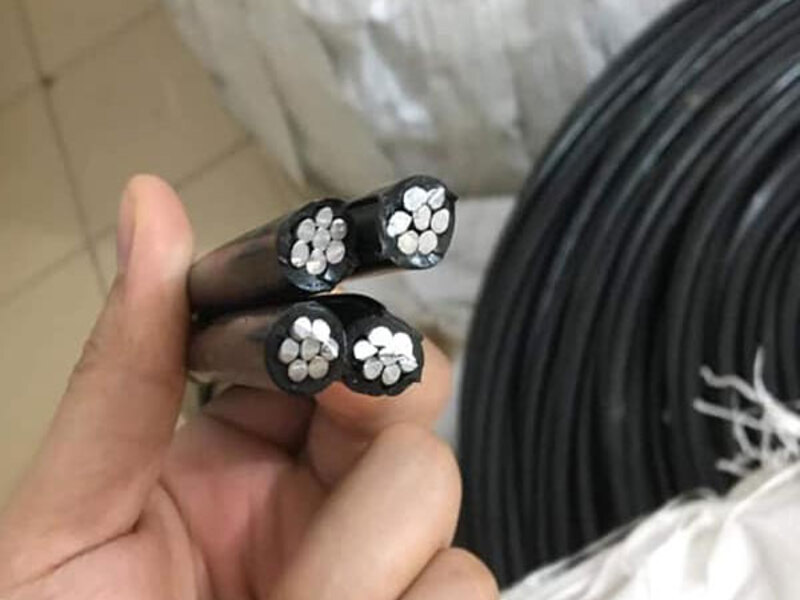

Dây nhôm 3 pha thường được ứng dụng trong các hệ thống truyền tải điện đường dài nhờ trọng lượng nhẹ, dễ vận chuyển và thi công. Mặc dù điện trở suất của nhôm cao hơn đồng (khoảng 2,82 × 10⁻⁸ Ω·m), nhưng bù lại nhôm có giá thành thấp và ít bị ảnh hưởng bởi chi phí nguyên liệu. Tuy nhiên, nhược điểm của nhôm là độ dẫn điện kém hơn đồng và dễ bị oxi hóa, vì vậy thường cần bảo dưỡng định kỳ và lớp bảo vệ chắc chắn khi sử dụng ngoài trời.

Dây cáp bọc PVC/XLPE

Để tăng độ an toàn cho hệ thống điện 3 pha trong môi trường công nghiệp, các loại cáp điện bọc PVC (Polyvinyl Chloride) hoặc XLPE (Cross-linked Polyethylene) được sử dụng phổ biến. Với ưu điểm cách điện tốt, chống ẩm, chịu nhiệt cao, chống cháy lan, an toàn khi sử dụng trong môi trường khắc nghiệt. Phù hợp cho các công trình dân dụng, nhà máy, trung tâm thương mại, khu công nghiệp, đảm bảo độ bền và tính thẩm mỹ.

Dây 3 pha nhiều lõi

Dựa vào số lượng lõi dẫn, dây điện 3 pha được phân thành nhiều loại:

• Dây 2 lõi: Ít được sử dụng, thường áp dụng cho các tải nhỏ hoặc trong trường hợp đặc biệt.
• Dây 3 lõi: Gồm 3 dây pha, phù hợp để cấp nguồn cho động cơ công suất lớn, máy bơm, hệ thống chiếu sáng công nghiệp.
• Dây 4 lõi: Gồm 3 pha + 1 dây trung tính, thường dùng trong tòa nhà, chung cư, trung tâm thương mại để phân phối điện an toàn và đồng đều.
• Dây 5 lõi: Bổ sung thêm dây tiếp đất (PE), đảm bảo an toàn cao nhất cho các hệ thống tủ điện công nghiệp, trạm biến áp, khu công nghiệp.

Việc nắm rõ từng loại dây dẫn điện 3 pha phổ biến sẽ giúp bạn dễ dàng tra cứu bảng tiết diện dây dẫn điện 3 pha, từ đó lựa chọn được loại dây phù hợp nhất với nhu cầu sử dụng.

Một số lưu ý khi chọn tiết diện dây dẫn điện 3 pha

Khi sử dụng bảng tra tiết diện dây dẫn điện 3 pha, bạn cần chú ý một số điểm quan trọng để đảm bảo hệ thống điện vừa an toàn vừa tiết kiệm chi phí:

• Xác định đúng công suất và dòng điện tải thực tế: Đây là cơ sở quan trọng nhất để lựa chọn tiết diện dây. Nếu chọn dây nhỏ hơn yêu cầu sẽ dẫn đến quá tải, nóng chảy vỏ cách điện và nguy cơ cháy nổ.
• Tính đến hệ số đồng thời (Ks): Trong nhiều công trình, không phải tất cả thiết bị đều hoạt động cùng lúc. Do đó cần áp dụng hệ số đồng thời để tính toán chính xác hơn, giúp tối ưu tiết diện dây dẫn mà vẫn đảm bảo an toàn.
• Xem xét điều kiện lắp đặt: Nếu dây được lắp trong ống gen, máng cáp kín, môi trường nóng ẩm hoặc chôn ngầm, bạn nên chọn tiết diện lớn hơn 10 – 20% so với bảng tra để tránh tình trạng sụt áp và giảm tuổi thọ dây.
• Ưu tiên dây đồng trong công trình quan trọng: Với tủ điện công nghiệp, tủ phân phối, thang máng cáp tại các nhà máy, khu công nghiệp, việc dùng dây đồng chất lượng cao từ những đơn vị uy tín sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì về lâu dài.
• Tuân thủ tiêu chuẩn kỹ thuật (IEC, TCVN): Mọi loại dây cáp đều phải được sản xuất và kiểm định theo tiêu chuẩn quốc tế và Việt Nam để đảm bảo khả năng chịu tải, chống cháy nổ và an toàn cho người vận hành.

Những lưu ý trên sẽ giúp bạn chọn dây dẫn điện 3 pha đúng chuẩn, hạn chế rủi ro và mang lại hiệu quả kinh tế tối ưu cho công trình.

Qua những thông tin trên, hy vọng bạn đã hiểu rõ bảng tra tiết diện dây dẫn điện 3 pha là gì, cách tính toán theo công suất và dòng điện, cũng như các loại dây dẫn điện phổ biến hiện nay. Việc chọn đúng tiết diện dây dẫn điện 3 pha không chỉ giúp tiết kiệm điện năng, giảm thiểu thất thoát mà còn góp phần kéo dài tuổi thọ thiết bị, nâng cao độ an toàn cho cả công trình dân dụng lẫn công nghiệp. Nếu bạn muốn tìm hiểu thêm về lĩnh vực này, có thể tham khảo các bài viết hữu ích khác trên website của Hoàng Phát.
