Tiêu chuẩn kiểm tra tủ điện và hướng dẫn chi tiết chuẩn kỹ thuật

Trong các công trình dân dụng và công nghiệp, việc tuân thủ tiêu chuẩn kiểm tra tủ điện là yếu tố quan trọng để đảm bảo an toàn, hạn chế sự cố và duy trì sự ổn định cho toàn bộ hệ thống điện. Khi các tiêu chuẩn này được áp dụng đúng, tủ điện không chỉ vận hành bền bỉ mà còn giúp giảm thiểu rủi ro cháy nổ, ngắt mạch hay hư hỏng thiết bị. Bài viết này sẽ cung cấp cho bạn cái nhìn đầy đủ về các yêu cầu kỹ thuật, quy trình kiểm tra và những tiêu chí đánh giá cần thiết.

Xem thêm: Tiêu chuẩn Việt Nam về lắp đặt tủ điện công nghiệp

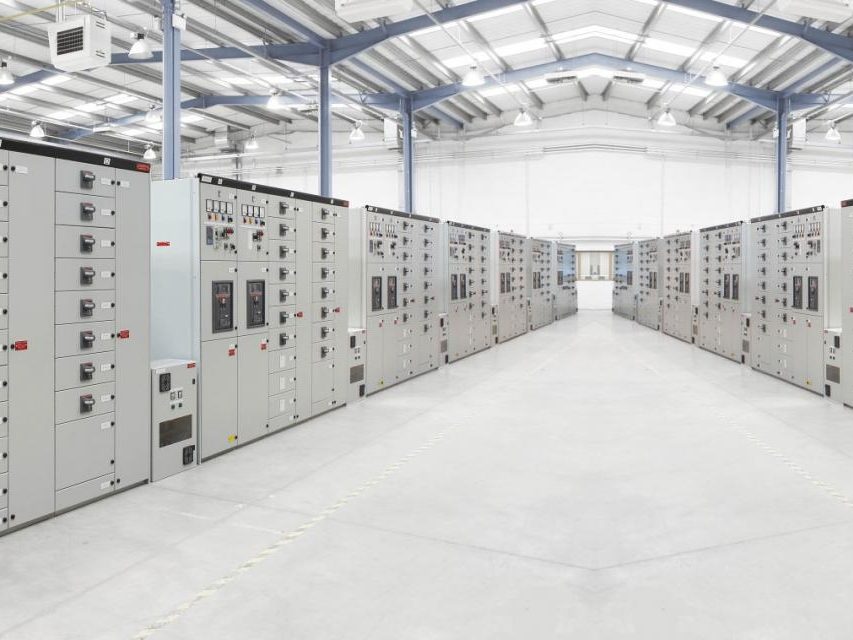

Tiêu chuẩn kiểm tra tủ điện là gì? Vì sao quan trọng?

Để đảm bảo một hệ thống điện hoạt động an toàn và ổn định, tủ điện phải được đánh giá dựa trên những yêu cầu kỹ thuật rõ ràng. Các tiêu chuẩn kiểm tra tủ điện chính là bộ quy định xác định những tiêu chí này, bao gồm từ cấu tạo cơ khí, khả năng cách điện, đấu nối dây dẫn cho đến hoạt động của thiết bị bảo vệ và điều khiển. Mỗi tiêu chuẩn đều được xây dựng dựa trên kinh nghiệm thực tế, quy định an toàn điện và đặc điểm môi trường sử dụng, giúp kỹ sư có cơ sở đánh giá minh bạch và chính xác.

Tủ điện là nơi tập trung của thiết bị đóng cắt, điều khiển và bảo vệ. Chỉ cần một điểm tiếp xúc lỏng, dây dẫn kém chất lượng hoặc cách điện không đạt chuẩn cũng có thể dẫn đến quá nhiệt, phóng điện hoặc sự cố chập cháy lan rộng. Áp dụng tiêu chuẩn kiểm tra một cách nghiêm túc giúp doanh nghiệp phát hiện lỗi sớm, khắc phục kịp thời trước khi xảy ra hư hỏng lớn, giảm thiểu thời gian dừng máy và chi phí bảo trì.

Ngoài yếu tố an toàn, tuân thủ tiêu chuẩn còn đảm bảo tủ điện đáp ứng yêu cầu nghiệm thu và kiểm định của cơ quan chức năng. Điều này đặc biệt quan trọng đối với nhà máy, nhà xưởng hoặc khu công nghiệp, nơi hệ thống điện chịu tải cao và hoạt động liên tục. Những đơn vị thi công chuyên nghiệp như Hoàng Phát thường thiết kế, sản xuất và lắp đặt tủ điện, máng cáp và thang cáp theo đúng tiêu chuẩn kỹ thuật ngay từ đầu, giúp công trình dễ dàng trải qua các bước kiểm tra và vận hành ổn định trong thời gian dài.

Các nhóm tiêu chuẩn liên quan đến tủ điện cần nắm

Việc kiểm tra tủ điện không chỉ dừng lại ở thao tác quan sát hoặc đo đạc cơ bản. Để đảm bảo hệ thống vận hành an toàn và đúng kỹ thuật, kỹ sư và nhà thầu cần nắm rõ các nhóm tiêu chuẩn tác động trực tiếp đến thiết kế, lắp đặt và hiệu suất vận hành của tủ điện. Dưới đây là những tiêu chuẩn quan trọng mà bạn cần hiểu rõ trước khi tiến hành đánh giá hoặc nghiệm thu.

Tiêu chuẩn về thiết kế và chế tạo tủ điện

Các tiêu chuẩn thiết kế giúp xác định cấu trúc tủ điện phải đảm bảo tính ổn định cơ học, độ bền và khả năng bảo vệ các thiết bị bên trong. Những yêu cầu quan trọng thường bao gồm:

• Chất liệu vỏ tủ (tôn, inox, thép mạ kẽm) phù hợp môi trường sử dụng.
• Độ dày tôn, độ cứng và khả năng chống cong vênh khi chịu tải.
• Bố trí thanh cái đúng khoảng cách pha–pha, pha–đất để giảm nguy cơ phóng điện.
• Không gian lắp đặt đủ rộng để bảo trì, thay thế thiết bị.
• Khả năng mở rộng hệ thống nếu tủ cần nâng cấp trong tương lai.

Khi thiết kế tủ điện cho nhà xưởng, kỹ sư thường dựa trên các tiêu chuẩn quốc tế như IEC dành cho tủ điện hạ áp và bộ tiêu chuẩn TCVN tương đương đã được nội địa hóa. Nhờ đó, cấu trúc tủ, thanh cái, vỏ tủ và thiết bị đóng cắt đều có cơ sở kỹ thuật rõ ràng để kiểm tra và nghiệm thu.

Tiêu chuẩn về lắp đặt tủ điện và phụ trợ

Một tủ điện đạt chuẩn không thể tách rời khỏi hệ thống phụ trợ như máng cáp, thang cáp, khay cáp và tuyến dây dẫn. Các tiêu chuẩn lắp đặt này quy định:

• Cao độ, vị trí và hướng mở cửa tủ đảm bảo thao tác thuận tiện.
• Khoảng cách an toàn với tường, thiết bị khác và lối đi của nhân viên.
• Tuyến đi dây phải gọn gàng, không giao cắt bừa bãi, không gây quá tải cho máng hoặc thang cáp.
• Mạch lực và mạch điều khiển phải được phân tách rõ ràng để tránh nhiễu và rủi ro khi bảo trì.

Những tiêu chuẩn này giúp tủ điện vận hành ổn định, dễ kiểm tra và giảm nguy cơ sự cố trong quá trình sử dụng. Trong thực tế, các đơn vị thi công như Hoàng Phát thường triển khai đồng bộ tủ điện – máng cáp – thang cáp để công trình đạt chuẩn ngay từ giai đoạn đầu.

Tiêu chuẩn về kiểm tra, đo lường và nghiệm thu

Đây là nhóm tiêu chuẩn quan trọng nhất, trực tiếp ảnh hưởng đến việc đánh giá tủ điện có đạt yêu cầu kỹ thuật hay không. Một số nội dung kiểm tra phổ biến gồm:

• Kiểm tra ngoại quan: vỏ tủ, bản lề, khóa cửa, nhãn cảnh báo, cấp bảo vệ IP.
• Kiểm tra đấu nối: siết bulông, đánh số dây, đầu cos, tuyến đi dây, độ cố định dây dẫn.
• Đo điện trở cách điện giữa các pha và giữa pha – đất.
• Kiểm tra tiếp địa, đánh giá khả năng chống rò điện.
• Test chức năng của MCCB, MCB, contactor, rơ-le bảo vệ và các thiết bị đóng cắt.
• Kiểm tra vận hành theo chế độ thường, chế độ sự cố hoặc liên động (như ATS).

Việc tuân thủ đầy đủ các tiêu chuẩn đo lường không chỉ giúp tủ điện an toàn hơn mà còn là căn cứ quan trọng để nghiệm thu công trình hoặc chuẩn bị cho bước kiểm định kỹ thuật an toàn sau này.

Quy trình kiểm tra tủ điện theo tiêu chuẩn

Một quy trình kiểm tra tủ điện đạt chuẩn kỹ thuật cần đảm bảo đánh giá đầy đủ ba yếu tố chính là cơ khí, điện và điều khiển. Kiểm tra đúng quy trình giúp phát hiện sớm các lỗi tiềm ẩn, đánh giá độ an toàn và bảo vệ thiết bị trong suốt quá trình vận hành. Dưới đây là 5 bước kiểm tra tủ điện quan trọng mà kỹ sư, nhà thầu hoặc đội ngũ vận hành cần tuân thủ.

Kiểm tra hồ sơ, bản vẽ và chủng loại thiết bị

Trước khi kiểm tra thực tế, bộ hồ sơ cần được rà soát để đảm bảo tủ điện được lắp đặt đúng thiết kế. Các nội dung cần xem xét bao gồm:

• Bản vẽ thiết kế tủ điện, sơ đồ nguyên lý, bản vẽ bố trí thiết bị.
• Danh mục thiết bị điện: MCCB, MCB, contactor, relay bảo vệ, biến dòng, thiết bị điều khiển…
• Chủng loại dây dẫn, thanh cái, hệ thống tiếp địa.
• Hồ sơ lắp đặt máng cáp, thang cáp và khay cáp đi kèm tủ điện.

Việc kiểm tra hồ sơ giúp kỹ sư đối chiếu thiết bị thực tế với thiết kế, tránh thiếu sót khi bước vào kiểm tra chi tiết.

Kiểm tra ngoại quan tủ điện

Đây là bước cần thực hiện đầu tiên tại hiện trường nhằm đánh giá tình trạng tổng thể của tủ điện:

• Bề mặt tủ có trầy xước, ăn mòn, cong vênh hay không.
• Cửa tủ, khóa tủ, bản lề hoạt động tốt, đóng mở êm, không kẹt.
• Ký hiệu, nhãn cảnh báo, sơ đồ đấu dây dán đầy đủ và rõ ràng.
• Cấp độ bảo vệ IP có phù hợp môi trường lắp đặt (trong nhà, ngoài trời, khu vực ẩm hoặc bụi bẩn).
• Kiểm tra lối tiếp cận: tủ có bị vật cản che chắn hay thiếu không gian thao tác hay không.

Đánh giá ngoại quan đúng tiêu chuẩn giúp phát hiện các nguy cơ như nước xâm nhập, bụi bẩn tích tụ hoặc lỏng bản lề những yếu tố dễ gây sự cố trong quá trình vận hành.

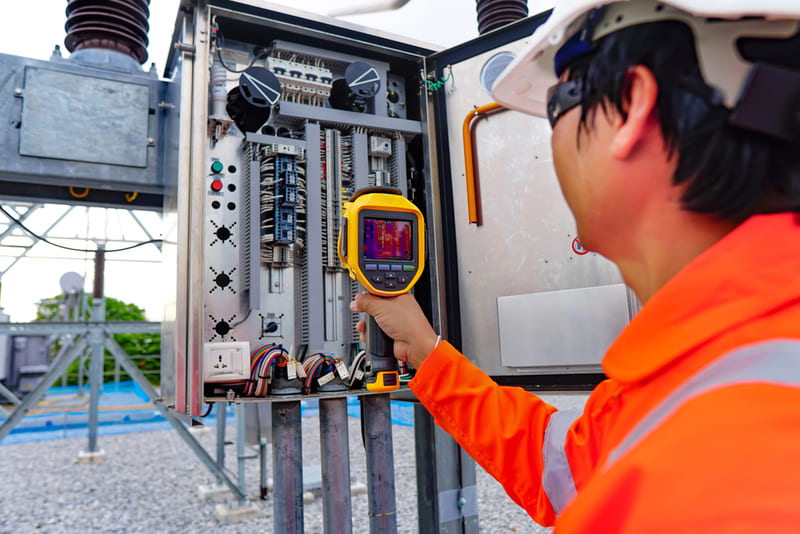

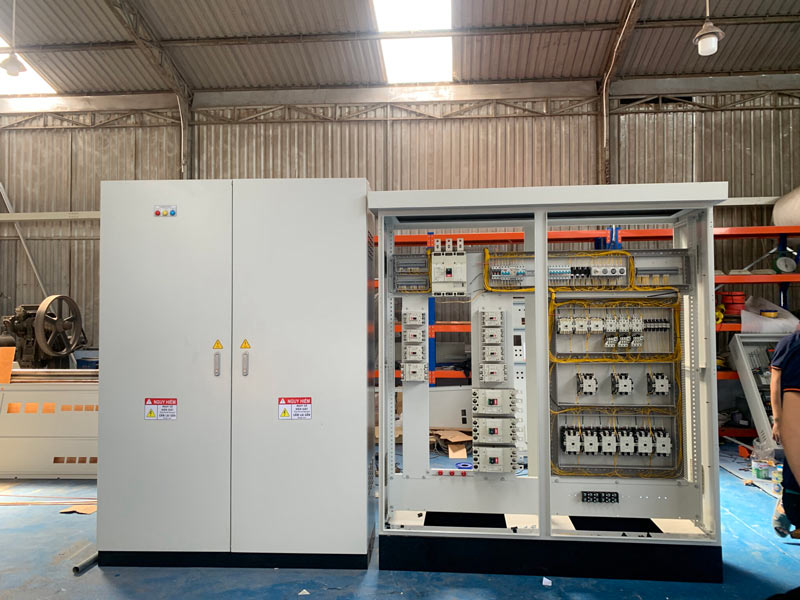

Kiểm tra bên trong: thanh cái, dây dẫn và đấu nối

Bên trong tủ điện là nơi chứa các thiết bị bảo vệ, điều khiển và đấu nối chính, vì vậy bước này cần được thực hiện kỹ lưỡng:

• Thanh cái: kiểm tra độ phẳng, siết bu-lông, khoảng cách pha – pha và pha – đất đúng tiêu chuẩn.
• Dây dẫn: tuyến đi dây gọn gàng, có kẹp cố định, không xoắn vặn hoặc gập gãy.
• Đầu cos – đầu nối: siết đúng lực, bấm cos chắc, không để lộ lõi đồng.
• Đánh số dây: rõ ràng, đúng thứ tự, dễ truy vết khi bảo trì.
• Máng cáp/thang cáp bên ngoài tủ: không quá tải cáp, không đè ép dây, phù hợp với kích thước máng được thiết kế.

Ở nhiều công trình, các lỗi phổ biến như dây không cố định, siết bulông không đủ lực hoặc đánh số dây sai thường dẫn đến phát nhiệt hoặc hư hỏng thiết bị. Những đơn vị thi công chuyên nghiệp như Hoàng Phát luôn kiểm tra chặt chẽ bước này để đảm bảo hệ thống sạch, gọn và đạt chuẩn.

Kiểm tra điện và chức năng bảo vệ

Đây là bước quan trọng nhất trong toàn bộ tiêu chuẩn kiểm tra tủ điện, vì nó liên quan trực tiếp đến an toàn vận hành. Các phép đo và kiểm tra cần thực hiện bao gồm:

• Đo điện trở cách điện giữa các pha và pha – đất bằng megger.
• Kiểm tra điện trở tiếp địa, đánh giá khả năng thoát dòng rò.
• Test hoạt động của MCCB, MCB, RCCB, contactor và rơ-le bảo vệ.
• Kiểm tra ngưỡng bảo vệ: quá dòng, ngắn mạch, mất pha, quá nhiệt.
• Kiểm tra vận hành tải thử (nếu có): đo dòng làm việc thực tế, so sánh với định mức thiết kế.
• Test liên động ATS: chuyển nguồn lưới/máy phát, đảm bảo không xảy ra đóng song song gây nguy hiểm.

Những phép thử này giúp xác định tủ điện có thực sự đạt chuẩn và an toàn khi đưa vào vận hành hay không.

Ghi nhận kết quả, khắc phục và bàn giao

Sau khi hoàn tất các bước kiểm tra, kỹ sư cần lập biên bản chi tiết nhằm xác định mức độ đạt chuẩn và các hạng mục cần xử lý:

• Lập check-list kết quả kiểm tra theo từng hạng mục.
• Ghi rõ điểm chưa đạt, đề xuất biện pháp khắc phục.
• Ảnh chụp hiện trạng để minh chứng.
• Đưa ra đánh giá tổng thể trước khi nghiệm thu hoặc kiểm định.

Xem thêm: Quy trình sản xuất tủ điện chi tiết chuẩn kỹ thuật 2025

Đối với những công trình có tủ điện đã xuống cấp, dây dẫn lão hóa hoặc máng cáp quá tải, doanh nghiệp có thể cân nhắc nâng cấp hệ thống. Hoàng Phát hiện cung cấp dịch vụ khảo sát, cải tạo và thay mới tủ điện, máng cáp và thang cáp theo tiêu chuẩn, giúp hệ thống sẵn sàng cho nghiệm thu và vận hành an toàn.

Việc tuân thủ đầy đủ tiêu chuẩn kiểm tra tủ điện không chỉ giúp hệ thống vận hành an toàn mà còn mang lại sự ổn định lâu dài cho toàn bộ công trình.Nếu doanh nghiệp của bạn đang chuẩn bị kiểm tra, nâng cấp hoặc lắp đặt mới hệ thống tủ điện, việc chọn đúng đơn vị có chuyên môn sẽ giúp tiết kiệm rất nhiều chi phí và thời gian. Với kinh nghiệm thi công cho nhiều nhà máy, kho bãi và xưởng sản xuất tại TP.HCM, Hoàng Phát sẵn sàng đồng hành và mang đến giải pháp kỹ thuật bền vững, an toàn và đạt chuẩn.
