Điện nặng là gì? Phân biệt nhanh với hệ thống điện nhẹ

Trong hầu hết bản vẽ M&E hay hồ sơ thiết kế công trình, cụm từ điện nặng là gì luôn xuất hiện nhưng lại khiến nhiều người không chuyên dễ nhầm lẫn với điện nhẹ. Việc hiểu đúng bản chất điện nặng không chỉ giúp đọc bản vẽ chính xác hơn mà còn hỗ trợ đưa ra quyết định hợp lý khi thi công và vận hành công trình. Bài viết sẽ giúp bạn phân biệt nhanh điện nặng và điện nhẹ, đồng thời khám phá cách ứng dụng điện nặng trong thực tế nhà xưởng và tòa nhà.

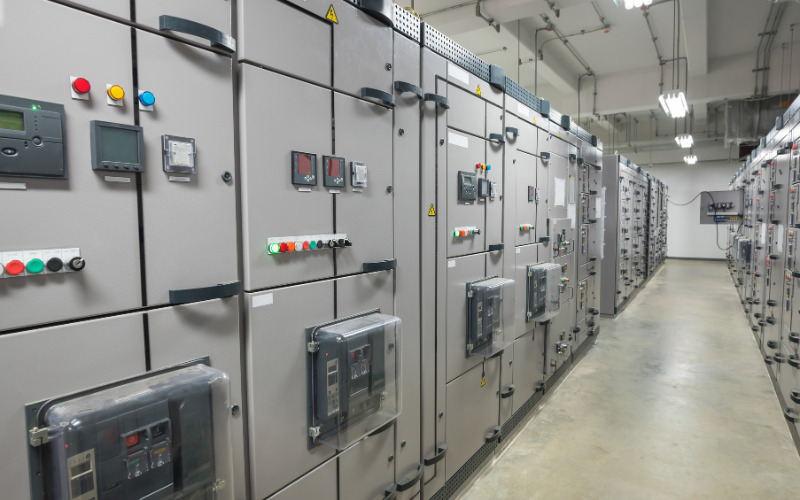

Tổng quan hệ thống điện trong công trình hiện đại

Trong bất kỳ công trình nào từ nhà xưởng, tòa nhà văn phòng, trung tâm thương mại đến khu dân cư, hệ thống điện luôn được tách thành hai nhóm chính: điện nặng (power) và điện nhẹ (ELV – Extra Low Voltage). Mỗi nhóm đảm nhận một vai trò khác nhau và được thiết kế tách biệt nhằm đảm bảo an toàn, ổn định và tối ưu vận hành. Hiểu rõ cách phân chia này là bước đầu tiên để nắm được cách điện được bố trí, thi công và kiểm soát trong suốt vòng đời của công trình.

Hệ thống điện nặng chịu trách nhiệm cấp nguồn cho toàn bộ thiết bị công suất lớn như động cơ, dây chuyền sản xuất, máy bơm, điều hòa, chiếu sáng… Trong khi đó, điện nhẹ tập trung vào tín hiệu, điều khiển và truyền thông, thường bao gồm mạng LAN, Wifi, camera, âm thanh, báo cháy hay hệ thống kiểm soát ra vào. Cả hai phối hợp với nhau tạo thành một mạng lưới điện hoàn chỉnh, đảm bảo công trình vận hành ổn định và an toàn.

Điều đáng chú ý là dù điện nhẹ chiếm tỷ trọng chi phí nhỏ hơn, nhưng điện nặng lại ảnh hưởng trực tiếp đến sự ổn định của toàn bộ hệ thống. Một sự cố trong điện nặng có thể khiến dây chuyền ngừng hoạt động, thang máy dừng giữa tầng hoặc hệ thống chiếu sáng bị tắt đột ngột. Vì vậy, việc phân định rõ ràng chức năng của từng hệ thống ngay từ giai đoạn thiết kế là yêu cầu bắt buộc trong ngành xây dựng hiện đại.

Điện nặng là gì?

Điện nặng là hệ thống cung cấp năng lượng cho các thiết bị tiêu thụ công suất lớn trong công trình. Đây là nhóm điện vận hành ở mức điện áp phổ biến 220V hoặc 380V, chịu trách nhiệm duy trì hoạt động của động cơ, máy móc, thiết bị sản xuất, chiếu sáng công nghiệp, bơm nước, điều hòa trung tâm và nhiều thiết bị quan trọng khác. Có thể hình dung điện nặng như “hệ tuần hoàn chính” mang năng lượng đi khắp tòa nhà hay nhà xưởng, đảm bảo mọi thiết bị đều hoạt động ổn định.

Điện nặng giữ vai trò quan trọng bậc nhất trong bất kỳ hệ thống điện nào. Không có điện nặng, dây chuyền sản xuất không thể vận hành, thang máy không thể hoạt động, hệ thống chiếu sáng không được đảm bảo và các thiết bị cơ điện quan trọng sẽ dừng lại ngay lập tức. Đối với nhà xưởng và khu công nghiệp, điện nặng còn trực tiếp quyết định tốc độ sản xuất, độ ổn định của máy móc và khả năng duy trì hoạt động liên tục.

Trong tòa nhà văn phòng hoặc trung tâm thương mại, điện nặng đảm bảo cho hệ thống HVAC, bãi xe, đèn chiếu sáng công cộng và các thiết bị tiêu thụ năng lượng lớn hoạt động trơn tru. Bất kỳ sự cố nào cũng có thể gây gián đoạn toàn bộ hoạt động kinh doanh, dẫn đến thiệt hại kinh tế và ảnh hưởng đến trải nghiệm người dùng.

Khác với điện nhẹ  vốn chỉ truyền tín hiệu hoặc điều khiển,  điện nặng trực tiếp liên quan đến sức tải của công trình. Vì vậy, mọi bước từ thiết kế, chọn dây dẫn, kích thước tủ điện, đến tuyến máng cáp, thang cáp đều phải được tính toán kỹ lưỡng. Một sai sót nhỏ trong điện nặng có thể gây ra quá tải, sụt áp hoặc thậm chí chập cháy, ảnh hưởng nghiêm trọng đến an toàn và năng suất vận hành.

Các thành phần chính của hệ thống điện nặng trong công trình

Điện nặng không phải là một khối hệ thống đơn lẻ, mà được hình thành từ nhiều hạng mục liên kết với nhau, tạo nên một mạng lưới truyền tải điện năng mạnh mẽ, ổn định và an toàn. Khi tìm hiểu sâu hơn về điện nặng là gì, bạn sẽ thấy các thành phần cấu tạo của nó đều mang mục đích rõ ràng: cấp điện, phân phối, bảo vệ và đảm bảo hoạt động liên tục của toàn bộ công trình. Dưới đây là những bộ phận quan trọng nhất trong một hệ thống điện nặng tiêu chuẩn.

Trạm biến áp và nguồn cấp điện

Ở nhiều công trình lớn như nhà xưởng, khu công nghiệp hoặc trung tâm thương mại, nguồn cấp điện thường bắt đầu từ trạm biến áp riêng. Trạm biến áp có nhiệm vụ:

• Nhận điện từ lưới điện quốc gia
• Hạ áp về mức 380V/220V
• Cấp điện cho tủ điện tổng (MSB)

Tùy quy mô công trình mà trạm điện có thể từ 250kVA đến vài MVA. Những công trình không có trạm riêng sẽ nhận nguồn trực tiếp từ lưới thông qua tủ tổng của tòa nhà.

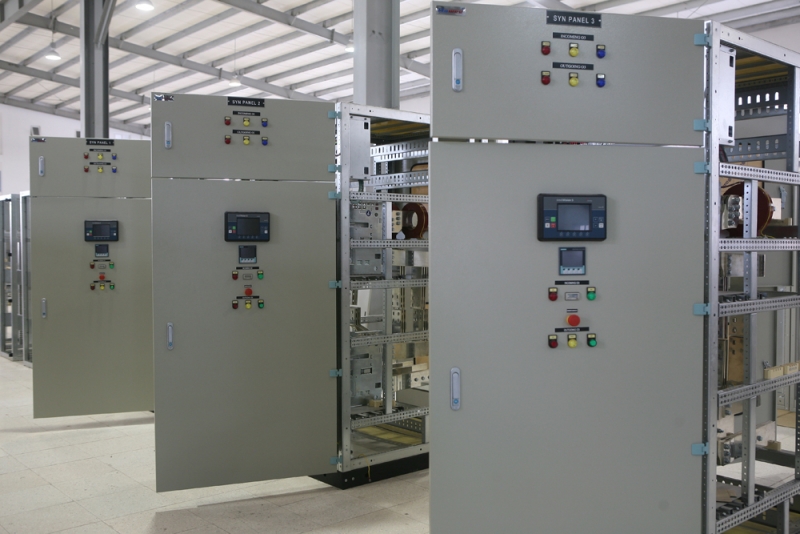

Tủ điện nặng

Trong điện nặng, tủ điện là trung tâm điều phối năng lượng. Từ tủ tổng đến tủ phân phối nhánh, mỗi tủ đều đảm nhận một vai trò riêng:

• Tủ MSB (Main Switchboard): Nhận điện từ trạm hoặc lưới và cấp cho các tủ phân phối.
• Tủ phân phối tầng/khu vực: Chia nguồn thành các nhánh nhỏ hơn.
• Tủ động lực (MCC/Power Distribution Cabinet): Cấp điện cho motor, máy bơm, băng chuyền, HVAC…
• Tủ ATS: Chuyển đổi giữa nguồn lưới và máy phát khi mất điện.
• Tủ bù công suất: Giúp giảm tổn thất điện năng và cải thiện hệ số công suất.

Tủ điện cần thiết kế đúng kỹ thuật, có phân ngăn thiết bị, dây dẫn gọn gàng, dễ bảo trì. Đây cũng là lý do nhiều doanh nghiệp chọn đặt tủ điện theo bản vẽ thiết kế thay vì dùng hàng đại trà để bảo đảm an toàn và đồng bộ vận hành. Tại công trình thực tế, các tủ phân phối, tủ ATS hay tủ động lực đều phải đảm bảo chất lượng cơ khí và bố trí thiết bị hợp lý. Hoàng Phát cung cấp tủ điện công nghiệp được thiết kế, sản xuất theo yêu cầu, phù hợp với từng loại phụ tải và tiêu chuẩn an toàn của công trình.

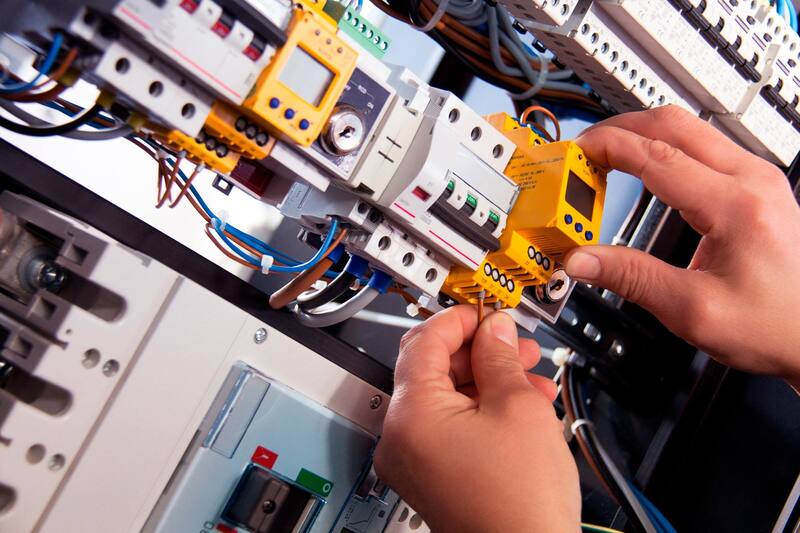

Thiết bị bảo vệ

Để hệ thống điện nặng vận hành ổn định, các thiết bị bảo vệ là không thể thiếu. Những thiết bị này giúp:

• Ngắt mạch khi quá tải
• Bảo vệ chống chạm chập
• Giảm thiểu rủi ro cháy nổ
• Duy trì an toàn cho người và thiết bị

Một số thiết bị bảo vệ thường gặp:

• MCCB, MCB
• ELCB/RCBO
• Contactor, relay
• Thiết bị giám sát dòng rò
• Hệ thống chống sét và tiếp địa an toàn

Việc chọn đúng thiết bị và bố trí phù hợp trong tủ điện là yêu cầu bắt buộc để hệ thống vận hành lâu dài và đáng tin cậy.

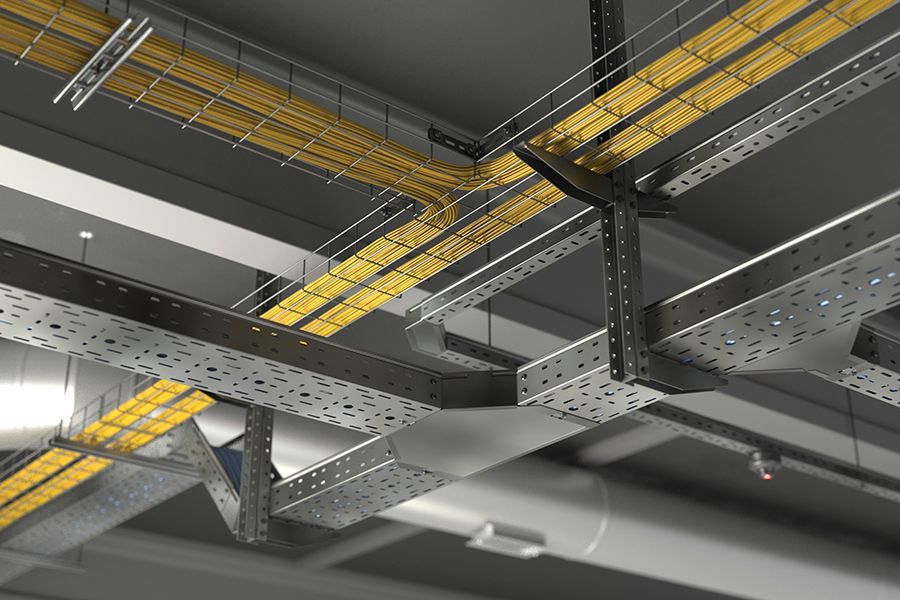

Máng cáp, thang cáp và khay cáp

Nếu dây điện là “mạch máu”, thì máng cáp và thang cáp chính là “đường cao tốc” dẫn điện nặng đi khắp công trình. Đây là khu vực chịu tải lớn, phải đảm bảo sự gọn gàng, tản nhiệt tốt và an toàn điện trong quá trình vận hành.

• Thang cáp: Dùng cho tuyến dây động lực dài, số lượng dây lớn.
• Máng cáp: Bảo vệ dây dẫn, tránh bụi, ẩm và va đập.
• Khay cáp: Phù hợp cho tuyến dây ít rung động và dễ kiểm tra.

Các loại cáp động lực thường có kích thước lớn nên yêu cầu thang cáp phải chịu tải tốt, có độ dày và vật liệu phù hợp như mạ kẽm nhúng nóng hoặc sơn tĩnh điện.

Hệ thống tiếp địa và chống sét

Đây là thành phần cuối cùng nhưng lại cực kỳ quan trọng. Tiếp địa và chống sét giúp:

• Giảm thiểu nguy cơ cháy nổ
• Bảo vệ con người và thiết bị khi có sự cố
• Tản dòng điện rò xuống đất an toàn
• Ngăn hỏng hóc thiết bị trong trường hợp sét đánh lan truyền

Xem thêm: Tiếp địa cho tủ điện tổng? Những điều cần biết về dây tiếp địa

Một hệ thống điện nặng chuẩn phải có tiếp địa độc lập cho tủ điện và chống sét lan truyền theo tiêu chuẩn kỹ thuật.

So sánh điện nặng và điện nhẹ

Mặc dù điện nặng và điện nhẹ đều nằm trong hệ thống điện tổng thể của công trình, nhưng mục đích sử dụng, phương thức hoạt động và yêu cầu kỹ thuật của chúng lại hoàn toàn khác nhau. Dưới đây là bảng so sánh chi tiết dựa trên sáu tiêu chí quan trọng nhất.

Ứng dụng của điện nặng trong các loại công trình phổ biến

Điện nặng là thành phần cốt lõi của mọi công trình hiện đại, đảm nhiệm việc đưa năng lượng đến các thiết bị quan trọng nhất. Việc hiểu rõ điện nặng được ứng dụng ở đâu giúp bạn đánh giá đúng mức độ quan trọng của hệ thống và lựa chọn vật tư phù hợp. Dưới đây là tổng hợp các ứng dụng tiêu biểu nhất của điện nặng trong thực tế.

• Trong nhà xưởng và khu công nghiệp: Motor, máy CNC, máy nén khí, băng tải; hệ thống HVAC công nghiệp; đèn high-bay; bơm sản xuất và PCCC; tủ MSB, tủ phân phối, tủ ATS; tuyến thang cáp, máng cáp chứa dây động lực.
• Trong tòa nhà văn phòng, chung cư và trung tâm thương mại: Thang máy tải khách, tải hàng; hệ thống điều hòa trung tâm và quạt tăng áp; chiếu sáng hành lang và hầm xe; bơm nước sinh hoạt, PCCC; tủ phân phối tầng; cáp động lực đi trong thang cáp trục đứng.
• Trong hạ tầng đô thị và công trình công cộng: Chiếu sáng đường phố; trạm bơm thoát nước, xử lý nước thải; hệ thống hầm đường bộ, cầu vượt; thông gió và báo hiệu giao thông; tủ chiếu sáng và tủ điều khiển ngoài trời.
• Trong kho bãi và trung tâm logistics: Kho lạnh và hệ thống đông lạnh; dây chuyền băng chuyền, đóng gói; máy quét tự động; xe nâng điện, trạm sạc; chiếu sáng công suất cao cho khu vực lưu trữ.
• Trong trung tâm dữ liệu (Data Center): Hệ thống làm mát công suất lớn; UPS và PDU phân phối nguồn; máy phát điện dự phòng; tủ điện động lực riêng cho máy chủ; hệ thống giám sát điện năng.

Xem thêm: Điện năng tiêu thụ là gì? Cách tính và ứng dụng trong hệ thống điện công nghiệp

Khi hiểu rõ điện nặng là gì, bạn sẽ nhận biết được vai trò của từng thành phần trong hệ thống, cách phân biệt với điện nhẹ và cách lựa chọn tủ điện, máng cáp hay thang cáp phù hợp cho từng loại công trình. Trong trường hợp cần tư vấn chuyên sâu hơn về tủ điện, máng cáp hay thang cáp theo tiêu chuẩn kỹ thuật, bạn có thể liên hệ Hoàng Phát để đảm bảo mọi hạng mục được thiết kế đúng ngay từ đầu.
