Nối máng cáp điện là gì? Phân loại và cách chọn đúng kỹ thuật
Nối máng cáp điện là một trong những phụ kiện nhỏ nhưng giữ vai trò rất quan trọng trong hệ thống thang máng cáp điện. Phụ kiện này giúp liên kết các đoạn máng, đảm bảo độ bền, độ ổn định cũng như an toàn cho toàn bộ tuyến cáp. Tuy nhiên, không phải ai cũng hiểu rõ nối máng cáp điện gồm những loại nào, dùng khi nào và cách chọn sao cho phù hợp với từng công trình. Bài viết dưới đây sẽ giúp bạn nắm trọn mọi thông tin cần thiết từ phân loại, thông số đến hướng dẫn lắp đặt đúng kỹ thuật.
Nối máng cáp điện là gì? Vai trò trong hệ thống thang máng cáp điện
Nối máng cáp điện là phụ kiện dùng để liên kết hai đoạn máng cáp lại với nhau, giúp tạo thành một tuyến máng liên tục, chắc chắn và ổn định. Phụ kiện này thường được làm từ thép mạ kẽm, thép sơn tĩnh điện hoặc inox, tùy theo yêu cầu chống ăn mòn và môi trường lắp đặt. Dù có kích thước nhỏ nhưng nối máng cáp điện lại đóng vai trò quan trọng trong việc duy trì độ bền cơ học, khả năng chịu tải và sự an toàn tổng thể của hệ thống điện.
Trong một hệ thống thang máng cáp điện, mỗi đoạn máng cáp thường có chiều dài cố định (2–3 mét). Khi lắp đặt trên các công trình lớn như nhà xưởng, trung tâm thương mại, tòa nhà văn phòng hoặc khu dân cư, bạn buộc phải ghép nhiều đoạn lại với nhau. Nối máng cáp điện chính là bộ phận giúp kết nối các đoạn này thành một thể thống nhất, đảm bảo tuyến cáp không bị đứt đoạn, lệch trục hoặc rung lắc khi vận hành.
Nối máng cáp điện không chỉ đơn thuần là “miếng kim loại bắt bulong” mà còn là điểm chịu lực và tạo liên kết cho toàn bộ tuyến máng. Các vai trò quan trọng gồm:
- Giữ tuyến máng ổn định và thẳng hàng, tránh tình trạng lệch hoặc xoắn khi lắp đặt ở độ cao.
- Tăng độ cứng và khả năng chịu tải của hệ máng, đặc biệt với tuyến đi dài hoặc mang nhiều cáp lực.
- Hạn chế rung lắc, đảm bảo an toàn cho dây dẫn, nhất là tại những khu vực có thiết bị hoạt động mạnh gây rung.
- Giảm thiểu nguy cơ võng máng theo thời gian, nhờ phân bổ tải trọng đều hơn giữa các đoạn máng.
- Duy trì tính liên tục, giúp hệ thống dễ bảo trì, mở rộng hoặc kiểm tra trong tương lai.
Xem thêm: Thang máng cáp là gì? Điểm khác nhau giữa thang cáp và máng cáp
Khi nào cần dùng nối máng cáp điện?
Trong thực tế thi công hệ thống thang máng cáp điện, nối máng cáp xuất hiện ở hầu hết mọi tuyến cáp có chiều dài lớn hơn độ dài chuẩn của một đoạn máng. Đây không chỉ là phụ kiện “nên có” mà là bộ phận bắt buộc để tuyến máng hoạt động an toàn và đạt tiêu chuẩn nghiệm thu. Bạn sẽ cần dùng nối máng cáp điện trong các trường hợp sau:
- Ghép nhiều đoạn máng cáp để tạo tuyến dài: Mỗi đoạn máng chỉ dài 2 – 3m. Khi chạy tuyến máng dài 10 – 50m trong nhà xưởng hoặc tòa nhà, nối máng cáp điện là giải pháp duy nhất để liên kết các đoạn với nhau.
- Khi tuyến máng thay đổi hướng hoặc cốt nền: Ở những điểm chuyển hướng, lên xuống sàn, băng qua dầm thép hoặc hệ HVAC, hệ thống bắt buộc phải sử dụng các loại nối chuyên dụng để đảm bảo tuyến máng chuyển tiếp mượt và chắc chắn.
- Khi thay đổi kích thước máng cáp: Ví dụ từ máng 300mm sang máng 200mm, bạn cần dùng nối giảm trái/phải hoặc giảm đều để giữ tuyến máng cân đối, không lệch tâm và không gây mất an toàn.
- Khi cần gia cố thêm tại các vị trí chịu tải lớn: Một số khu vực như điểm tập trung dây lực, dây điều khiển hoặc tuyến phải chịu tải liên tục có thể cần thêm bản nối tăng cường để đảm bảo độ cứng tối đa.
Xem thêm: Tại sao cần nối máng cáp đúng cách? Địa chỉ mua phụ kiện nối máng cáp uy tín, giá rẻ

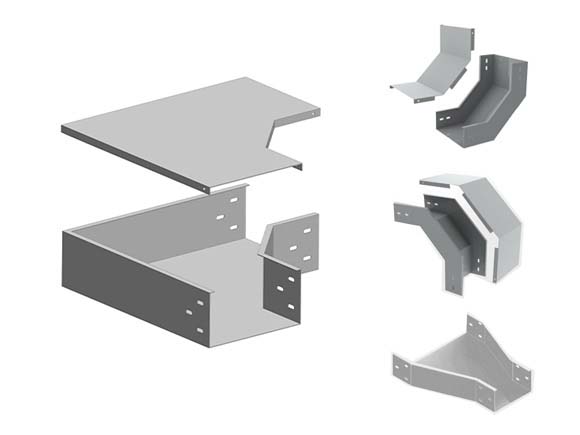

Phân loại nối máng cáp điện thông dụng trong thi công
Nối máng cáp điện có rất nhiều dạng khác nhau để đáp ứng đa dạng nhu cầu lắp đặt trong công trình. Tùy vào hướng tuyến, vị trí chuyển tiếp hoặc yêu cầu thay đổi kích thước, bạn sẽ cần lựa chọn loại nối phù hợp để đảm bảo hệ thống máng cáp vận hành an toàn, ổn định và đúng chuẩn kỹ thuật.
Có thể phân loại nối máng cáp điện theo cấu tạo để chọn đúng phụ kiện cho từng vị trí lắp đặt như sau:
- Nối máng cáp dạng rời (bản nối rời): Đây là loại nối phổ biến nhất, gồm một hoặc hai bản thép rời đặt hai bên mép máng. Bản nối rời dễ thi công, linh hoạt, phù hợp hầu hết các tuyến máng cáp điện đi thẳng hoặc có tải trọng trung bình.
- Nối máng cáp dạng liền: Là dạng nối được gắn liền với một đoạn máng cố định. Khi ghép hai máng lại với nhau, phần nối liền này giúp căn chỉnh chuẩn xác vị trí và giữ tuyến máng ổn định hơn.
Ngoài ra, cũng có thể phân loại nối máng cáp điện theo hình dạng và mục đích sử dụng để chọn đúng phụ kiện cho từng đoạn tuyến:
- Nối thẳng (straight splice): Được dùng phổ biến nhất để nối hai đoạn máng thẳng hàng. Đây là loại nối cơ bản trong mọi công trình.
- Nối chữ U / nối cặp (U-splice): Thiết kế hình chữ U ôm hai cạnh máng giúp tăng độ cứng và độ ổn định. Thường dùng cho tuyến máng chịu tải trọng lớn hoặc yêu cầu độ bền cao.
- Nối xoay dọc (vertical splice): Cho phép tuyến máng thay đổi cao độ theo phương thẳng đứng. Loại nối này rất quan trọng ở những công trình có hệ kết cấu phức tạp.
- Nối xoay ngang (horizontal bend splice): Dùng để nối và chuyển hướng máng theo phương ngang, ví dụ rẽ trái hoặc rẽ phải trên cùng một mặt phẳng.
- Nối chữ L / nối góc (angle splice): Tạo liên kết khi tuyến máng chuyển hướng 90 độ hoặc tạo góc lớn hơn trong không gian.
- Nối chữ T (T-splice): Tạo nhánh rẽ thứ cấp từ tuyến máng chính. Đây là phụ kiện quan trọng khi cần phân bố dây về nhiều khu vực trong cùng một tầng.
- Nối giảm (reducing splice): Dùng khi tuyến máng thay đổi kích thước, ví dụ từ 300mm xuống 200mm. Có hai kiểu là giảm đều để thu hẹp kích thước ở cả hai bên và giảm trái/phải để thu hẹp lệch một bên, giữ tuyến không bị lệch tâm.
Cách chọn nối máng cáp phù hợp với từng công trình
Không có một loại nối máng cáp điện “dùng được cho mọi trường hợp”. Mỗi công trình, mỗi tuyến máng sẽ có yêu cầu riêng về tải trọng, môi trường và cách bố trí tuyến. Khi tư vấn cho chủ đầu tư, kỹ sư thường cân nhắc theo một vài nhóm tiêu chí dưới đây.
Chọn theo môi trường lắp đặt
- Trong nhà, môi trường khô: Có thể dùng tôn mạ kẽm hoặc sơn tĩnh điện, ưu tiên loại nối dạng rời, dễ thi công và thay thế.
- Ngoài trời, gần biển hoặc khu vực ẩm ướt: Nên chọn nối mạ kẽm nhúng nóng hoặc inox để chống gỉ sét lâu dài.
- Khu vực có hóa chất, hơi ăn mòn: Ưu tiên inox hoặc vật liệu có lớp phủ bảo vệ đặc biệt.
Chọn theo tải trọng tuyến cáp
- Tuyến máng mang nhiều dây lực, cáp điều khiển, cáp động lực lớn sẽ tạo ra tải trọng đáng kể. Khi đó, nên dùng:
- Nối chữ U, nối cặp hoặc bản nối tăng cường để tăng độ cứng.
- Độ dày nối lớn hơn (1.5–2.0 mm), khoảng cách bulong đủ dày để phân bố lực đều.
Chọn theo vị trí và hình dạng tuyến
- Tuyến thẳng, tải trung bình chọn nối thẳng, bản nối rời cơ bản là đủ.
- Điểm rẽ nhánh, chuyển hướng phức tạp chọn kết hợp nối chữ T, nối chữ L, nối xoay dọc/ngang.
- Đoạn thay đổi kích thước máng thì dùng nối giảm đều hoặc giảm trái/phải để đảm bảo không lệch tâm, dòng cáp phân bố hợp lý.
Trong thực tế, đội ngũ Hoàng Phát thường hỗ trợ kỹ sư và nhà thầu chọn loại nối máng cáp điện phù hợp ngay từ giai đoạn bóc tách khối lượng, giúp tối ưu chi phí nhưng vẫn đảm bảo an toàn, độ bền và thẩm mỹ của toàn hệ thống.
Vì sao nên chọn nối máng cáp điện và phụ kiện tại Hoàng Phát?
Ở giai đoạn chọn mua phụ kiện, nhiều chủ đầu tư và nhà thầu có xu hướng “trộn” nhiều nguồn cung khác nhau để tiết kiệm chi phí. Tuy nhiên, việc dùng nối máng cáp điện không đồng bộ kích thước, vật liệu hoặc màu sắc với hệ máng chính rất dễ khiến tiến độ thi công bị kéo dài, thậm chí phải gia công lại. Hoàng Phát hiện đang cung cấp trọn bộ giải pháp thang máng cáp, khay cáp, máng cáp điện và phụ kiện nối cho nhiều dự án nhà xưởng, tòa nhà tại TP.HCM và các khu vực lân cận. Khi làm việc cùng một nhà cung cấp, bạn sẽ nhận được:
- Hệ sản phẩm đồng bộ, khớp nhau từng milimet từ máng đến nối, co, tê, giảm.
- Tư vấn kỹ thuật cụ thể cho từng tuyến, từng môi trường lắp đặt, hạn chế tối đa sai sót khi thi công.
- Chính sách giá và chiết khấu linh hoạt theo khối lượng đơn hàng, hỗ trợ giao hàng nhanh cho công trình.
Nếu bạn đang thiết kế hoặc thi công hệ thống thang máng cáp và cần tư vấn chọn nối máng cáp phù hợp, đội ngũ Hoàng Phát luôn sẵn sàng hỗ trợ qua điện thoại, email hoặc trực tiếp tại công trình.
Nối máng cáp điện tuy chỉ là một phụ kiện nhỏ nhưng lại ảnh hưởng trực tiếp đến độ bền, độ ổn định và tính an toàn của toàn bộ tuyến thang máng cáp điện. Khi hiểu rõ khái niệm, vai trò, các loại nối thông dụng cũng như cách lựa chọn, bạn sẽ dễ dàng thi công hệ thống đạt chuẩn kỹ thuật. Trong quá trình triển khai dự án, nếu cần được tư vấn chi tiết hơn về nối máng cáp, thang máng cáp, khay cáp hoặc tủ điện, bạn có thể liên hệ Hoàng Phát để được hỗ trợ báo giá và cung cấp phụ kiện đồng bộ cho toàn bộ công trình.
