MCCB là gì? Điểm khác nhau giữa MCCB và MCB bạn nên biết
Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng mạnh ở cả gia đình và doanh nghiệp, việc đảm bảo an toàn cho hệ thống điện trở nên quan trọng hơn bao giờ hết. MCCB đang ngày càng được ưa chuộng nhờ khả năng bảo vệ mạnh mẽ trước các sự cố như quá tải, ngắn mạch hay sụt áp. Vậy MCCB là gì, nó hoạt động theo nguyên lý nào và mang lại những lợi ích gì cho hệ thống điện? Hãy cùng Hoàng Phát tìm hiểu chi tiết trong bài viết dưới đây nhé!
Xem tiếp: Aptomat tiếng anh là gì? Cấu tạo và nguyên lý hoạt động của Aptomat

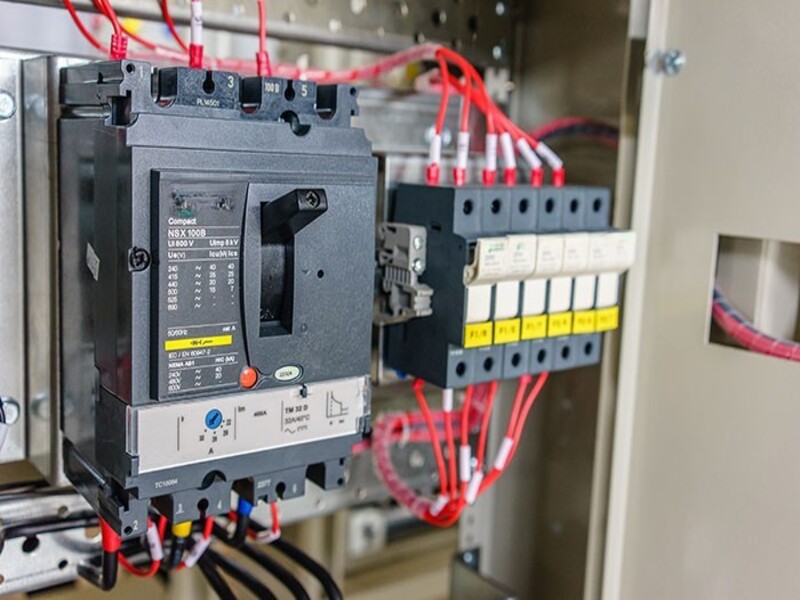

MCCB là gì?
MCCB (Moulded Case Circuit Breaker), hay còn gọi là cầu dao khối, là một loại khí cụ điện được thiết kế để đóng, ngắt và bảo vệ mạch điện khi xảy ra các sự cố như quá tải, ngắn mạch hoặc sụt áp. Khác với aptomat tép MCB vốn chỉ phù hợp cho dòng điện nhỏ, MCCB có khả năng chịu dòng định mức cao, thường từ vài chục đến hàng nghìn ampe, đáp ứng tốt cho cả hệ thống điện dân dụng quy mô lớn và đặc biệt là các mạng điện công nghiệp.
Về nguyên tắc hoạt động, MCCB sẽ tự động ngắt mạch khi phát hiện dòng điện vượt quá giới hạn an toàn, nhờ vào cơ chế bảo vệ nhiệt và từ. Điều này giúp ngăn chặn kịp thời các nguy cơ chập cháy, bảo vệ an toàn cho con người, thiết bị và toàn bộ hệ thống điện.
Ngoài chức năng bảo vệ, MCCB còn có thể được sử dụng như một công tắc chính để đóng hoặc ngắt nguồn điện thủ công khi cần bảo trì hoặc sửa chữa. Với khả năng điều chỉnh dòng tác động và độ bền cơ học cao, MCCB được xem là giải pháp bảo vệ điện toàn diện và linh hoạt cho nhiều loại công trình khác nhau.

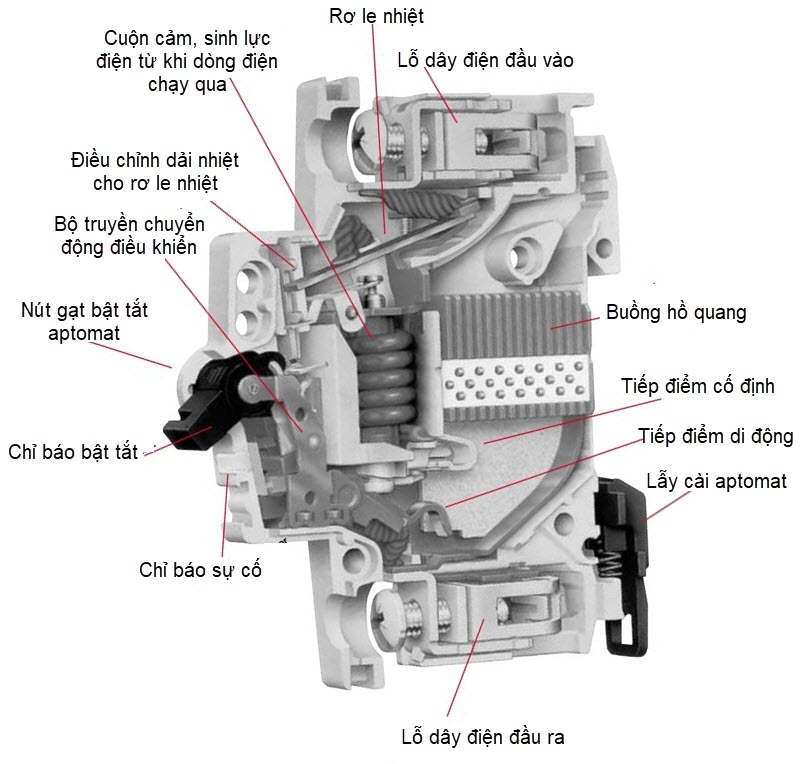

Cấu tạo của MCCB
Một bộ MCCB tiêu chuẩn thường được thiết kế với hai hoặc ba cấp tiếp điểm gồm: tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Cách bố trí này nhằm đảm bảo việc đóng ngắt diễn ra an toàn, giảm thiểu hư hại cho thiết bị và hạn chế nguy cơ phóng hồ quang điện.
- Khi đóng mạch điện, tiếp điểm hồ quang sẽ đóng trước, tiếp đến là tiếp điểm phụ và cuối cùng là tiếp điểm chính.
- Khi cắt mạch điện, trình tự sẽ ngược lại: tiếp điểm chính mở trước, tiếp theo là tiếp điểm phụ và cuối cùng là tiếp điểm hồ quang.
Bên cạnh hệ thống tiếp điểm, MCCB còn bao gồm nhiều bộ phận quan trọng khác:
- Khung vỏ cách điện: Được làm từ nhựa tổng hợp chịu nhiệt cao, bảo vệ các chi tiết bên trong khỏi tác động cơ học và môi trường.
- Cơ cấu truyền động: Giúp đóng/ngắt MCCB một cách chính xác và nhanh chóng, bao gồm cả thao tác thủ công và tự động khi phát hiện sự cố.
- Bộ phận hành trình (Trip Unit): Phát hiện và phản ứng khi xảy ra quá tải hoặc ngắn mạch, kích hoạt cơ chế ngắt mạch.
- Bình dập hồ quang: Có nhiệm vụ chia nhỏ và dập tắt hồ quang khi ngắt mạch, tránh làm hỏng tiếp điểm và hạn chế nhiệt lượng tỏa ra.
- Thiết bị đầu cuối: Nơi kết nối dây dẫn với MCCB, đảm bảo tiếp xúc điện chắc chắn và ổn định.
Nhờ cấu trúc này, MCCB không chỉ đảm bảo khả năng ngắt mạch nhanh chóng khi có sự cố, mà còn tăng tuổi thọ thiết bị và giảm thiểu rủi ro cho hệ thống điện.
Nguyên lý hoạt động của MCCB
MCCB hoạt động dựa trên hai cơ chế bảo vệ chính: bảo vệ quá tải bằng cơ chế nhiệt và bảo vệ ngắn mạch bằng cơ chế từ. Sự kết hợp này giúp thiết bị phản ứng nhanh chóng và chính xác trước các tình huống sự cố điện.
Bảo vệ quá tải
Bên trong MCCB có một thanh lưỡng kim (bimetal). Trong điều kiện làm việc bình thường, thanh này cho phép dòng điện đi qua mà không gây ra tác động. Tuy nhiên, khi dòng điện vượt quá mức định mức trong thời gian dài, nhiệt lượng sinh ra sẽ làm thanh lưỡng kim giãn nở. Khi đạt đến giới hạn, thanh này sẽ kích hoạt bộ phận hành trình (trip unit) để ngắt mạch, bảo vệ thiết bị và dây dẫn khỏi hư hỏng do quá nhiệt.
Bảo vệ ngắn mạch
Khi xảy ra ngắn mạch, dòng điện tăng vọt chỉ trong vài phần nghìn giây. Lúc này, một cuộn dây điện từ bên trong MCCB sẽ tạo ra từ trường mạnh, hút phần ứng và kích hoạt cơ cấu cắt mạch ngay lập tức. Quá trình này diễn ra tức thời, ngăn chặn kịp thời nguy cơ chập cháy hoặc hư hỏng nghiêm trọng.
Trình tự đóng, ngắt tiếp điểm
Khi đóng mạch, tiếp điểm hồ quang đóng trước, tiếp đến là tiếp điểm phụ, và cuối cùng là tiếp điểm chính để đảm bảo tiếp xúc ổn định. Khi ngắt mạch, trình tự diễn ra ngược lại: tiếp điểm chính mở trước, rồi đến tiếp điểm phụ và hồ quang. Hồ quang điện sinh ra sẽ được dẫn vào buồng dập hồ quang, nơi nó bị chia nhỏ và dập tắt nhanh chóng.
Nhờ nguyên lý này, MCCB không chỉ bảo vệ hệ thống điện một cách an toà, nhanh chóng và hiệu quả, mà còn kéo dài tuổi thọ cho thiết bị điện và giảm thiểu gián đoạn hoạt động của công trình.

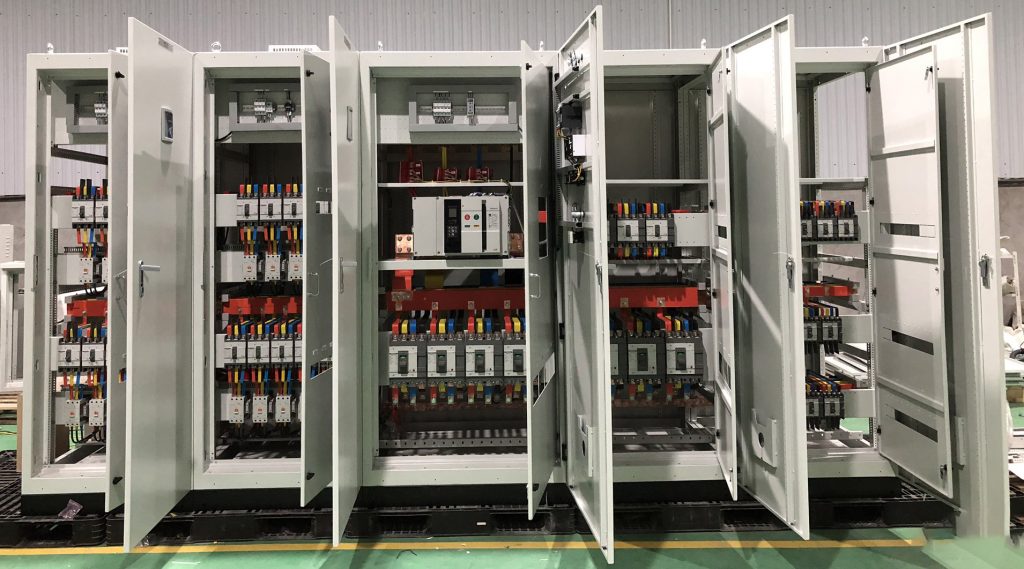

Công dụng của MCCB
MCCB không chỉ là một thiết bị bảo vệ điện thông thường, mà còn đóng vai trò như “lá chắn” toàn diện cho hệ thống điện. Với khả năng hoạt động ổn định ở dòng định mức cao và phản ứng nhanh khi phát hiện sự cố, MCCB mang lại nhiều công dụng nổi bật:
- Khi dòng điện vượt quá mức cho phép trong thời gian dài, MCCB sẽ tự động ngắt mạch để ngăn dây dẫn và thiết bị bị quá nhiệt, tránh nguy cơ cháy nổ.
- MCCB phản ứng tức thì khi phát hiện dòng điện ngắn mạch, giúp ngăn chặn hư hỏng nghiêm trọng cho toàn bộ hệ thống điện và bảo vệ an toàn cho người sử dụng.
- Khi điện áp tụt xuống dưới mức an toàn, MCCB có thể ngắt mạch để bảo vệ thiết bị điện khỏi hoạt động trong điều kiện không ổn định.
- Ngoài khả năng tự động, MCCB còn được dùng để đóng hoặc ngắt mạch điện thủ công trong trường hợp bảo trì, nâng cấp hoặc sửa chữa hệ thống.
Phân loại MCCB phổ biến
MCCB được sản xuất với nhiều loại khác nhau nhằm đáp ứng nhu cầu đa dạng của từng hệ thống điện. Việc phân loại thường dựa trên đặc tính dòng tác động (trip curve), khả năng chịu tải và ứng dụng cụ thể.
| Loại MCCB | Dòng tác động | Thời gian tác động | Ứng dụng phổ biến | Mức chịu đột biến |
|---|---|---|---|---|
| Loại B | 3 – 5 In | 0,04 – 13 giây | Tải điện trở như chiếu sáng, sưởi | Thấp |
| Loại C | 5 – 10 In | 0,04 – 5 giây | Dân dụng, công nghiệp, tải cảm ứng vừa phải | Vừa |
| Loại D | 10 – 20 In | 0,04 – 3 giây | Tải cảm ứng, điện dung lớn (bơm, động cơ lớn) | Cao |
| Loại K | 8 – 12 In | 0,04 – 5 giây | Động cơ công nghiệp dòng khởi động cao | Cao |
| Loại Z | 2 – 3 In | 0,04 – 5 giây | Thiết bị nhạy cảm như bán dẫn, y tế | Rất thấp |
Việc chọn đúng loại MCCB sẽ giúp hệ thống điện hoạt động ổn định, giảm nguy cơ hư hỏng thiết bị và đảm bảo an toàn cho người sử dụng. Ngoài ra, cần chú ý lựa chọn sản phẩm từ các thương hiệu uy tín để đảm bảo chất lượng, độ bền và tuân thủ tiêu chuẩn IEC.

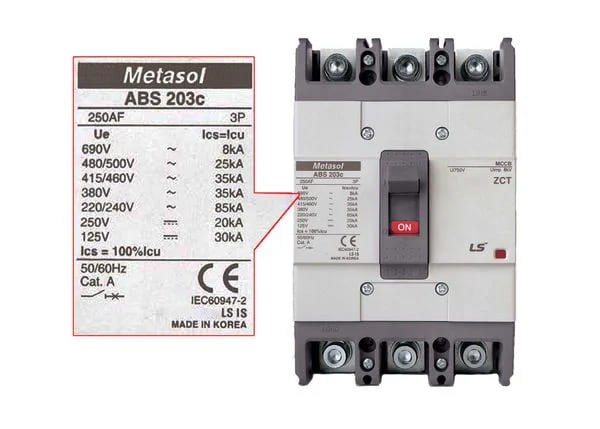

Ý nghĩa các thông số kỹ thuật trên MCCB
Khi lựa chọn MCCB, việc hiểu rõ các thông số kỹ thuật in trên thiết bị là yếu tố then chốt để đảm bảo bạn chọn đúng loại phù hợp với nhu cầu và điều kiện vận hành của hệ thống điện. Dưới đây là những thông số quan trọng và ý nghĩa của chúng:
- In (Rated Current): Dòng điện định mức
- Ir (Adjustable Rated Current): Dòng điện cài đặt
- Ue (Rated Operational Voltage): Điện áp làm việc định mức
- Ui (Rated Insulation Voltage): Điện áp cách điện định mức
- Uimp (Rated Impulse Withstand Voltage): Điện áp xung định mức
- Icu (Ultimate Breaking Capacity): Khả năng cắt tối đa
- Ics (Service Breaking Capacity): Khả năng cắt vận hành
- AT (Ampere Trip): Ngưỡng dòng điện tác động để MCCB ngắt
- AF (Ampere Frame): Dòng khung, giới hạn vật lý của khung MCCB.
- Characteristic Curve (Đường cong đặc tính): Quan hệ giữa thời gian tác động và dòng điện sự cố, giúp xác định MCCB phù hợp với tải và vị trí lắp đặt.
So sánh MCCB và MCB
Mặc dù MCCB và MCB đều là thiết bị bảo vệ mạch điện, nhưng chúng có sự khác biệt rõ rệt về cấu tạo, khả năng chịu tải và phạm vi ứng dụng. Hiểu rõ điểm khác nhau giữa hai loại này sẽ giúp bạn lựa chọn đúng thiết bị phù hợp với nhu cầu sử dụng.
| Tiêu chí | MCB | MCCB |
|---|---|---|
| Cấu tạo | Nhỏ gọn, vỏ nhựa ABS cách điện | Kích thước lớn hơn, vỏ nhựa tổng hợp chịu nhiệt cao |
| Dòng định mức (In) | Tối đa khoảng 125A | Lên tới 3.200A |
| Điện áp hoạt động | ≤ 690V | ≤ 1.000V |
| Khả năng cắt | Thấp hơn, phù hợp tải nhỏ | Cao, chịu được dòng ngắn mạch lớn |
| Điều chỉnh dòng tác động | Không điều chỉnh được | Có thể điều chỉnh được |
| Ứng dụng | Dân dụng, thiết bị công suất nhỏ | Công nghiệp, tòa nhà, tải lớn |
| Giá thành | Thấp hơn | Cao hơn do yêu cầu kỹ thuật và độ bền cao |
| Tuổi thọ cơ điện | Thấp hơn MCCB | Cao, chịu được số lần đóng ngắt nhiều hơn |
MCB phù hợp cho hệ thống điện dân dụng và tải nhỏ, trong khi MCCB thích hợp cho công trình lớn, tải cao và yêu cầu an toàn nghiêm ngặt. Lựa chọn đúng sẽ giúp hệ thống hoạt động ổn định và bền lâu.
Tổng kết lại, việc hiểu rõ MCCB là gì, cấu tạo và nguyên lý hoạt động của nó là yếu tố quan trọng giúp bạn lựa chọn và sử dụng thiết bị bảo vệ điện một cách hiệu quả. Hy vọng rằng qua những thông tin chi tiết trong bài viết này, bạn đã có cái nhìn tổng quan và đầy đủ hơn về vai trò của MCCB, cũng như biết cách chọn loại phù hợp cho công trình của mình.
