Rơ le điện từ là gì? Nguyên lý, cấu tạo và phân loại chi tiết

Trong hệ thống điện hiện đại, rơ le điện từ là thiết bị quan trọng giúp đóng ngắt mạch tự động, bảo vệ an toàn cho người dùng và thiết bị. Được ứng dụng rộng rãi từ dân dụng đến công nghiệp. Vậy rơ le điện từ là gì, có cấu tạo và nguyên lý hoạt động ra sao, gồm những loại nào và ứng dụng cụ thể trong thực tế thế nào? Hãy cùng khám phá chi tiết trong bài viết này.

Xem thêm: Relay là gì? Chức năng, nguyên lý và bảng giá Relay tốt nhất 2024

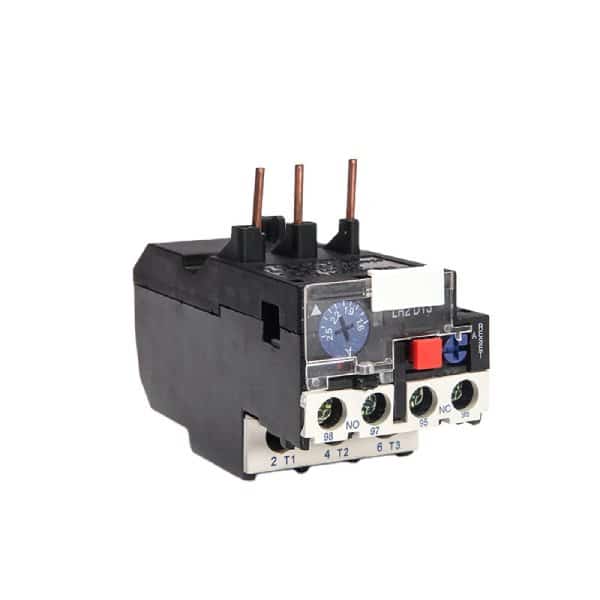

Rơ le điện từ là gì?

Rơ le điện từ (Electromagnetic Relay) là một loại thiết bị điện tự động, hoạt động dựa trên nguyên lý của nam châm điện để đóng hoặc ngắt mạch điện. Khi dòng điện chạy qua cuộn dây của rơ le đạt đến giá trị định trước, lực hút điện từ sẽ kéo tiếp điểm đóng/mở, từ đó điều khiển dòng điện qua mạch tải.

Khác với các công tắc thủ công, rơ le điện từ cho phép điều khiển gián tiếp: chỉ cần một dòng điện nhỏ ở mạch điều khiển cũng có thể đóng/ngắt một mạch tải lớn. Nhờ đó, rơ le điện từ đóng vai trò như “cầu nối thông minh”, vừa điều khiển vừa bảo vệ an toàn cho hệ thống điện.

Trong thực tế, rơ le điện từ được ứng dụng rất phổ biến: từ hệ thống chiếu sáng gia đình, tủ điện điều khiển trong nhà máy, đến các thiết bị công nghiệp tự động hóa. Đây chính là một trong những linh kiện nền tảng giúp vận hành các hệ thống điện ổn định và hiệu quả.

Xem thêm:  Tất tần tật sự khác nhau giữa Contactor và Relay bạn cần biết

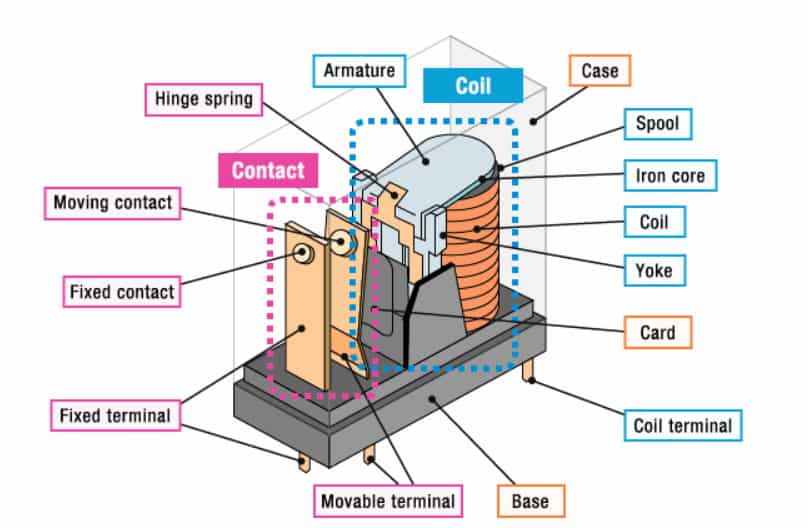

Cấu tạo rơ le điện từ

Một chiếc rơ le điện từ tuy có thiết kế nhỏ gọn, nhưng bên trong lại bao gồm nhiều bộ phận quan trọng phối hợp chặt chẽ với nhau để đảm bảo hoạt động ổn định. Về cơ bản, rơ le điện từ thường được cấu tạo từ các thành phần chính sau:

• Mạch từ: Gồm phần tĩnh (thường làm từ thép hình chữ U) và phần động (tấm thép di chuyển). Đây là bộ phận tạo và dẫn từ trường, giúp cuộn dây phát huy lực hút.
• Cuộn dây: Được quấn bằng dây đồng cách điện, đóng vai trò như nam châm điện. Khi có dòng điện đi qua, cuộn dây sinh ra từ trường để tác động lên tiếp điểm.
• Tiếp điểm: Gồm tiếp điểm tĩnh và tiếp điểm động. Khi cuộn dây hoạt động, tiếp điểm động sẽ đóng/mở, từ đó cho phép hoặc ngắt dòng điện đi vào mạch tải.
• Vỏ bảo vệ: Làm bằng nhựa hoặc kim loại, giúp bảo vệ các linh kiện bên trong, đồng thời cách ly an toàn với môi trường bên ngoài.
• Ngoài ra, một số loại rơ le điện từ còn có thêm các cực nối ngoài, lò xo hồi vị và các linh kiện phụ trợ khác để tăng độ nhạy và độ bền.

Chính nhờ sự kết hợp giữa cuộn dây, mạch từ và tiếp điểm, rơ le điện từ có thể thực hiện việc đóng/ngắt mạch điện một cách tự động, chính xác và an toàn.

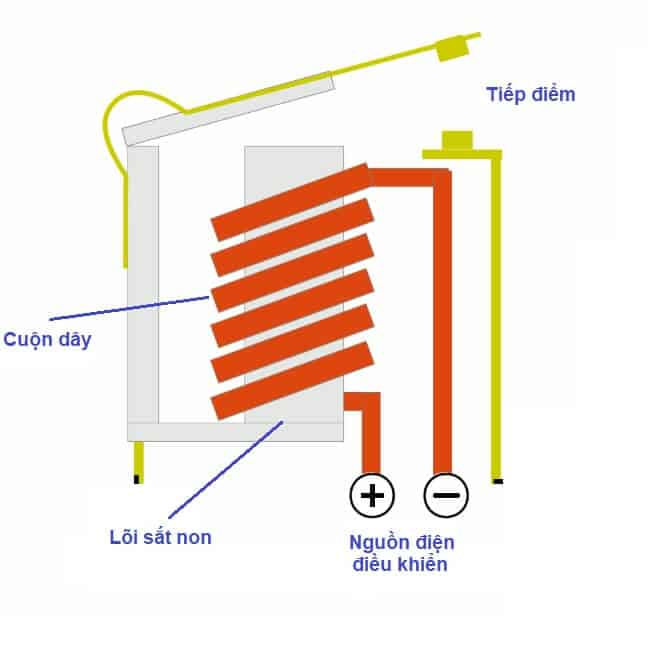

Nguyên lý hoạt động của rơ le điện từ

Nguyên lý làm việc của rơ le điện từ dựa trên cơ chế nam châm điện – một trong những ứng dụng cơ bản của điện từ học trong kỹ thuật điện.

Khi có dòng điện đi qua cuộn dây của rơ le, cuộn dây sinh ra từ trường và tạo lực hút điện từ. Lực hút này kéo phần động của mạch từ về phía phần tĩnh, làm cho tiếp điểm động chạm vào tiếp điểm tĩnh. Kết quả là mạch điện được đóng lại, cho phép dòng điện đi qua tải.

Ngược lại, khi dòng điện cấp cho cuộn dây giảm xuống dưới giá trị ngưỡng hoặc bị ngắt hoàn toàn, lực hút điện từ biến mất. Lúc này, lò xo hồi vị sẽ kéo tiếp điểm động trở về vị trí ban đầu, tách khỏi tiếp điểm tĩnh, làm cho mạch điện bị ngắt ra.

Điểm đặc biệt là lực hút điện từ trong rơ le có giá trị tỉ lệ thuận với bình phương cường độ dòng điện và tỉ lệ nghịch với khe hở mạch từ. Nhờ đó, rơ le có thể đóng/ngắt mạch một cách chính xác khi dòng điện đạt đến ngưỡng tác động đã thiết kế.

Chính cơ chế hoạt động nhanh chóng và tự động này giúp rơ le điện từ trở thành thiết bị quan trọng trong nhiều ứng dụng: từ điều khiển mạch điện dân dụng đến giám sát và bảo vệ các hệ thống công nghiệp phức tạp.

Các loại rơ le điện từ phổ biến hiện nay

Rơ le điện từ trên thị trường được phân loại dựa trên nguyên lý hoạt động và cấu trúc thiết kế. Mỗi loại lại có đặc điểm, ưu điểm và phạm vi ứng dụng khác nhau, đáp ứng nhu cầu đa dạng trong dân dụng và công nghiệp.

Rơ le kiểu phần ứng thu hút

Đây là loại rơ le điện từ đơn giản và phổ biến nhất. Phần ứng có thể ở dạng bản lề hoặc dạng pít-tông, khi có dòng điện, lực hút từ trường kéo phần ứng về phía lõi từ. Loại rơ le này thường được dùng trong bảo vệ quá dòng, quá áp hoặc đóng vai trò rơ le phụ trong mạch điện.

Rơ le loại đĩa cảm ứng

Hoạt động theo nguyên lý cảm ứng điện từ, thường ứng dụng trong hệ thống điện xoay chiều (AC). Khi dòng điện chạy qua, đĩa nhôm quay và tác động đến cơ cấu đóng/ngắt. Đây là loại rơ le thường thấy trong rơ le bảo vệ của các trạm điện.

Rơ le loại cốc cảm ứng

Tương tự rơ le đĩa cảm ứng nhưng thay đĩa bằng một cốc nhôm hình chữ C. Nhờ thiết kế này, rơ le có quán tính thấp, phản ứng nhanh và độ nhạy cao. Thường dùng trong so sánh hướng hoặc pha dòng điện.

Rơ le loại tia cân bằng

Gồm hai nam châm điện độc lập tác động lên phần ứng ở hai đầu. Một nam châm cung cấp mô-men giữ, một nam châm cung cấp mô-men vận hành. Dù không phổ biến rộng rãi, loại rơ le này vẫn được ứng dụng trong các mạch cần độ nhạy đặc biệt.

Rơ le loại cuộn dây di chuyển

Đây là loại rơ le có độ nhạy cao nhất, thường dùng trong hệ thống điện một chiều (DC) hoặc kết hợp thêm mạch chỉnh lưu nếu sử dụng trong AC. Loại này được ứng dụng trong bảo vệ khoảng cách, bảo vệ chênh lệch.

Rơ le loại sắt di chuyển phân cực

Đặc điểm là chỉ hoạt động khi có một cực nhất định của điện áp đặt vào cuộn dây. Nhờ tính phân cực, rơ le này được dùng trong các mạch một chiều yêu cầu độ chính xác cao.

Ứng dụng của rơ le điện từ

Rơ le điện từ không chỉ là thiết bị phổ biến trong ngành điện mà còn xuất hiện ở hầu hết các lĩnh vực của đời sống và sản xuất. Nhờ khả năng đóng ngắt nhanh, chính xác, rơ le giúp hệ thống vận hành an toàn và hiệu quả hơn.

Ứng dụng trong đời sống

•  Rơ le điện từ được dùng để điều khiển đèn tự động, ví dụ như đèn cầu thang, đèn cảm biến chuyển động.
• Nhiều thiết bị như máy giặt, lò vi sóng, máy bơm nước tích hợp rơ le điện từ để bảo vệ động cơ và kiểm soát hoạt động.
• Rơ le giúp ngắt mạch kịp thời khi có sự cố quá tải hoặc ngắn mạch, giảm nguy cơ cháy nổ.

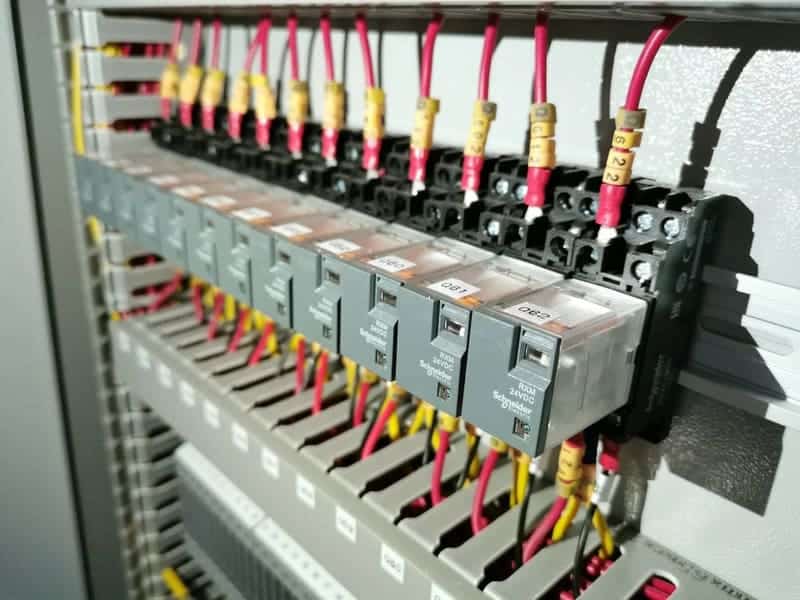

Ứng dụng trong công nghiệp

• Rơ le điện từ được dùng trong mạch khởi động, dừng, đảo chiều động cơ ở các nhà máy sản xuất.
• Rơ le là thành phần không thể thiếu trong các tủ điều khiển, dây chuyền công nghiệp, giúp duy trì hoạt động ổn định.
• Rơ le điện từ được sử dụng trong tủ điện hạ thế, trung thế để giám sát và ngắt mạch khi phát hiện sự cố.
• Ứng dụng trong thang máy, máy nén khí, băng chuyền: Các thiết bị này cần rơ le điện từ để vận hành an toàn, đảm bảo ngắt điện khi có lỗi.

Với nhu cầu ngày càng cao, nhiều đơn vị như Hoàng Phát không chỉ sản xuất tủ điện mà còn tích hợp các giải pháp rơ le và thiết bị đóng cắt, giúp khách hàng có hệ thống điện vận hành ổn định, an toàn và tiết kiệm chi phí.

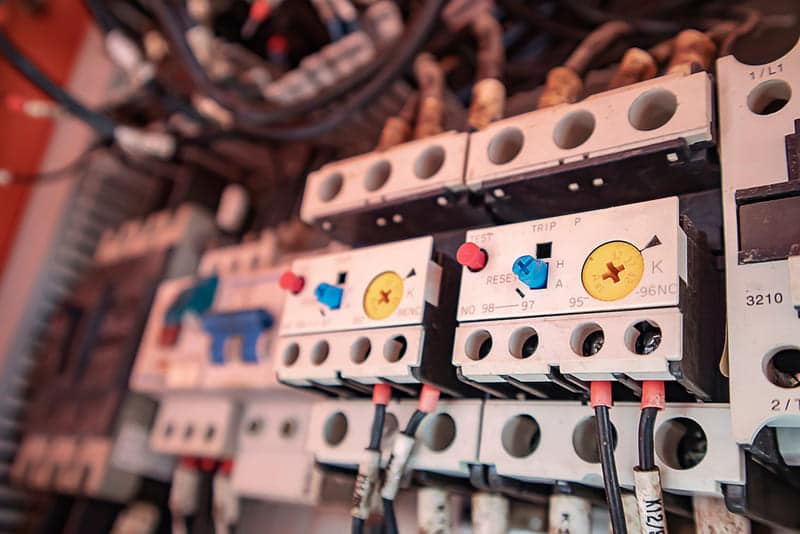

Tiêu chí lựa chọn rơ le điện từ chất lượng

Việc lựa chọn đúng loại rơ le điện từ không chỉ giúp hệ thống điện hoạt động ổn định, mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Một số tiêu chí quan trọng cần xem xét gồm:

• Điện áp và dòng điện định mức: Rơ le phải phù hợp với công suất và tải của hệ thống, tránh tình trạng quá tải hoặc hoạt động không ổn định.
• Khả năng đóng cắt: Lựa chọn rơ le có khả năng chịu được số lần đóng ngắt cao, đặc biệt trong các ứng dụng công nghiệp tự động hóa.
• Độ bền và tuổi thọ: Ưu tiên các loại rơ le từ thương hiệu uy tín, có chứng nhận chất lượng, đảm bảo tuổi thọ lâu dài.
• Tính tương thích: Rơ le cần đồng bộ với các thiết bị trong tủ điện như contactor, aptomat, tụ bù… để hệ thống vận hành trơn tru.
• Chế độ bảo vệ và tính năng bổ sung: Một số loại rơ le cao cấp có thêm tính năng chống dòng rò, bảo vệ quá áp hoặc chống nhiễu điện từ.

Việc lựa chọn rơ le điện từ đúng tiêu chuẩn sẽ giúp hệ thống điện hoạt động ổn định, an toàn và hạn chế tối đa sự cố. Khi dựa trên các tiêu chí rõ ràng và kết hợp cùng nhà cung cấp uy tín, bạn sẽ có giải pháp bền vững, tiết kiệm chi phí và đảm bảo hiệu quả lâu dài cho công trình.

Qua bài chia sẻ trên đây, Hoàng Phát hy vọng đã mang đến cho bạn những thông tin hữu ích, giúp bạn hiểu rõ rơ le điện từ là gì, từ cấu tạo cho đến nguyên lý hoạt động và ứng dụng trong thực tế. Đây là thiết bị ngày càng đóng vai trò quan trọng trong việc điều khiển, giám sát và bảo vệ hệ thống điện hiện nay.
