So sánh chi tiết tủ MSB và MDB trong hệ thống điện
Trong các hệ thống điện hạ thế, tủ MSB và MDB là hai thành phần quan trọng đảm bảo việc phân phối điện diễn ra an toàn, ổn định và hiệu quả. Tuy nhiên, không ít người vẫn còn nhầm lẫn giữa hai loại tủ này do có vai trò tương tự nhau trong hệ thống. Vậy tủ MSB và MDB có gì khác nhau, chức năng ra sao và nên sử dụng trong trường hợp nào? Bài viết này sẽ giúp bạn so sánh chi tiết tủ MSB và MDB để dễ dàng lựa chọn đúng thiết bị cho công trình.
Xem thêm: Tủ điện phân phối tổng và tủ điện phân phối nhánh khác nhau thế nào?
Tủ MSB là gì?
Tủ MSB (Main Switchboard) hay còn gọi là tủ điện phân phối tổng, là thiết bị đầu nguồn quan trọng nhất trong hệ thống điện hạ thế. Nó có nhiệm vụ nhận điện từ máy biến áp hoặc lưới điện chính, sau đó phân phối đến các tủ phụ như MDB, DB hoặc cấp trực tiếp cho các tải công suất lớn. Tủ MSB được ví như “trung tâm chỉ huy” của cả hệ thống điện trong nhà máy, xưởng sản xuất, trung tâm thương mại, tòa nhà văn phòng hay khu công nghiệp.

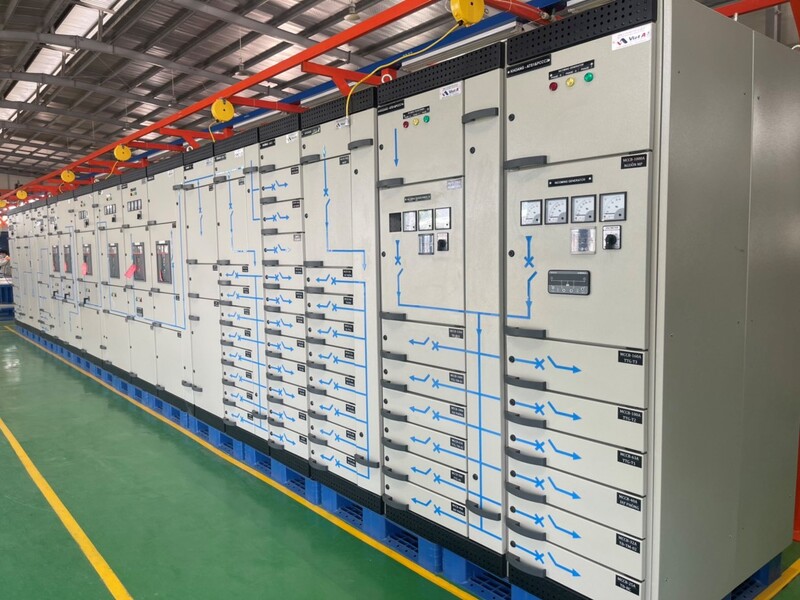

Về cấu tạo, tủ MSB thường được thiết kế dạng mô-đun, có khả năng mở rộng linh hoạt để phù hợp với từng công trình cụ thể. Bên trong tủ là hệ thống thanh cái (busbar) bằng đồng hoặc nhôm có chức năng truyền dẫn điện năng đến các ngăn chức năng khác. Các thiết bị chính như ACB hoặc MCCB công suất lớn được lắp đặt ở ngăn đầu vào để kiểm soát nguồn chính. Ngoài ra, tủ còn tích hợp các thiết bị đo lường, rơle bảo vệ, đồng hồ điện năng giúp giám sát dòng điện, điện áp, công suất tiêu thụ và tình trạng hoạt động của hệ thống một cách chính xác.
Không chỉ đóng vai trò phân phối điện, tủ MSB còn thực hiện nhiệm vụ bảo vệ an toàn cho toàn bộ hệ thống. Nhờ các thiết bị bảo vệ như relay chống chạm đất, quá dòng, mất pha, ngắn mạch…, tủ giúp ngăn chặn các rủi ro điện và bảo vệ thiết bị tải. Tủ còn hỗ trợ vận hành hiệu quả thông qua các chỉ số giám sát, từ đó giúp đội ngũ kỹ thuật kịp thời phát hiện sự cố và xử lý nhanh chóng.
Tủ MDB là gì?
Trong một hệ thống điện hạ thế hoàn chỉnh, tủ MDB (Main Distribution Board) đóng vai trò là cầu nối quan trọng giữa tủ tổng MSB và các tủ phân phối DB. Đây là nơi tiếp nhận nguồn điện từ tủ MSB, sau đó phân phối hợp lý đến từng tải điện hoặc từng khu vực trong công trình như tầng lầu, phân xưởng, hệ thống đèn chiếu sáng, động cơ, thiết bị công nghiệp… Nhờ tủ MDB, toàn bộ hệ thống điện được tổ chức rõ ràng, dễ kiểm soát và an toàn hơn trong quá trình vận hành.
Cấu tạo của tủ MDB thường bao gồm các thiết bị đóng cắt như MCCB, MCB, thanh cái dẫn điện, các loại rơle bảo vệ quá dòng, chống chạm đất, và các đồng hồ đo dòng, đo áp, đo công suất… Tất cả đều được bố trí khoa học trong vỏ tủ kim loại chắc chắn, có khả năng chống bụi, chống nước theo tiêu chuẩn IP cụ thể. Với yêu cầu cao về độ an toàn và độ bền, tủ MDB thường được đặt trong phòng kỹ thuật hoặc khu vực có mái che, tuy nhiên cũng có thể được thiết kế đặc biệt để lắp đặt ngoài trời nếu cần.
Sự khác biệt giữa tủ MSB và MDB
Dù đều là những thành phần không thể thiếu trong hệ thống phân phối điện hạ thế, tủ MSB và MDB lại mang những đặc điểm riêng biệt rõ ràng về vị trí, chức năng, cấu tạo và khả năng chịu tải. Dưới đây là 5 điểm khác biệt giúp bạn dễ dàng phân biệt và lựa chọn đúng loại tủ phù hợp cho công trình:
| Tiêu chí | Tủ MSB | Tủ MDB |
|---|---|---|
| Vị trí trong hệ thống | Đặt sau trạm biến áp hoặc nguồn điện tổng, phân phối điện đến các tủ cấp dưới MDB | Đặt sau tủ MSB, phân phối điện đến các tủ DB hoặc thiết bị tải nhỏ hơn |
| Chức năng chính | Điều khiển và bảo vệ toàn bộ hệ thống điện, giám sát tải tổng | Phân phối điện tới từng khu vực nhỏ, tầng lầu hoặc khu sản xuất cụ thể |
| Khả năng chịu tải | Chịu tải cao, thường từ 630A đến trên 3200A | Chịu tải vừa và nhỏ, thường dưới 1600A |
| Cấu tạo và thiết bị đi kèm | Gồm ACB, MCCB công suất lớn, hệ thống đo lường và cảnh báo tự động | Gồm MCCB, MCB, relay bảo vệ đơn giản, dễ mở rộng và bảo trì |
| Ứng dụng phổ biến | Trạm biến áp, nhà máy lớn, khu công nghiệp, trung tâm điều khiển | Xưởng sản xuất nhỏ, khu văn phòng, tầng lầu, trung tâm thương mại, bệnh viện, sân bay… |
Hoàng Phát hiện đang cung cấp cả hai loại tủ MSB và tủ DB được thiết kế theo tiêu chuẩn kỹ thuật quốc tế, với độ bền cao, khả năng tùy biến linh hoạt theo công trình và mức giá cạnh tranh. Hệ thống kỹ sư của chúng tôi sẵn sàng hỗ trợ tư vấn, thiết kế và lắp đặt đồng bộ cho từng nhu cầu riêng biệt.
Ứng dụng của tủ MSB và MDB trong hệ thống điện công nghiệp và dân dụng
Tủ MSB và tủ MDB không chỉ là những thành phần cốt lõi trong hệ thống điện hạ thế mà còn hiện diện ở hầu hết các công trình từ công nghiệp đến dân dụng. Mỗi loại tủ có vai trò và vị trí ứng dụng riêng biệt, góp phần đảm bảo sự ổn định, an toàn và hiệu quả trong vận hành điện.
Tủ MSB được ứng dụng ở đâu?
Tủ MSB (Main Switchboard) là tủ điện tổng, thường được lắp đặt ngay sau trạm biến áp hạ thế. Đây là nơi đầu tiên tiếp nhận nguồn điện, thực hiện nhiệm vụ phân phối điện đến các tủ phân phối phụ (như tủ MDB) hoặc trực tiếp đến các phụ tải công suất lớn. Với khả năng đóng cắt dòng điện định mức cao, tủ MSB thường được ứng dụng trong:
- Nhà máy sản xuất quy mô lớn, xưởng công nghiệp nặng
- Trung tâm thương mại, siêu thị, showroom quy mô lớn
- Bệnh viện, trường học, khu phức hợp văn phòng
- Trạm biến áp của khu dân cư, khu công nghiệp
Các sản phẩm tủ MSB tại Hoàng Phát được sản xuất theo yêu cầu kỹ thuật cụ thể của từng dự án, đảm bảo độ bền cơ học, an toàn điện và khả năng chịu tải cao. Ngoài các dòng tủ MSB tiêu chuẩn, Hoàng Phát còn nhận gia công theo bản vẽ riêng của chủ đầu tư với đầy đủ chứng chỉ kỹ thuật đi kèm.

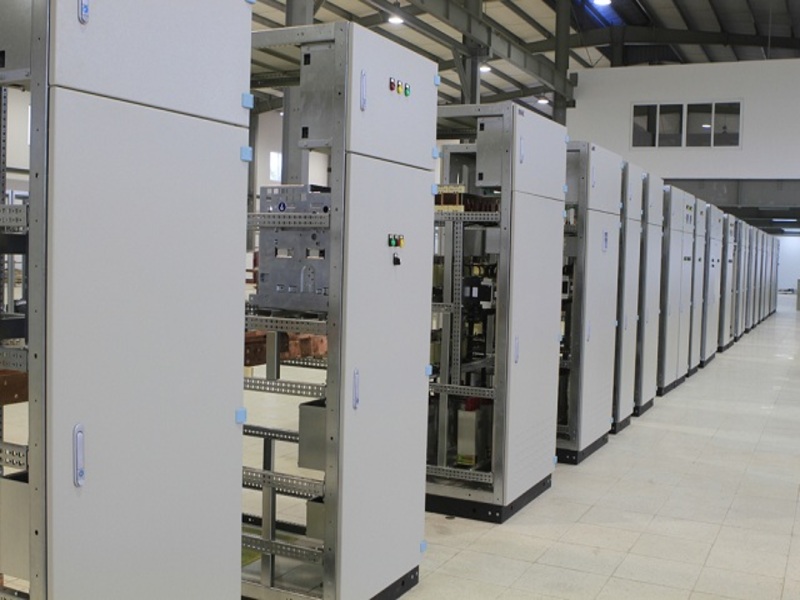

Tủ MDB được lắp đặt ở đâu?
Tủ MDB (Main Distribution Board) là tủ phân phối chính nằm sau tủ MSB, có nhiệm vụ chia tải điện đến các khu vực hoặc thiết bị nhỏ hơn thông qua các tủ DB (Distribution Board). Loại tủ này phổ biến trong việc tổ chức lại dòng điện theo từng khu vực, tầng lầu hoặc bộ phận cụ thể. Ứng dụng tiêu biểu gồm:
- Tòa nhà văn phòng, khách sạn, chung cư cao tầng
- Phân xưởng sản xuất nhỏ, khu vực kỹ thuật trong nhà máy
- Phòng điều hành kỹ thuật, kho lạnh, phòng máy, khu vực bãi xe
- Hệ thống chiếu sáng dân dụng, trung tâm thương mại, trường học, bệnh viện
Báo giá tủ MSB và MDB tại Hoàng Phát
Chi phí đầu tư cho tủ MSB và MDB luôn là yếu tố được các nhà thầu và chủ đầu tư đặc biệt quan tâm. Trên thị trường hiện nay, giá thành hai dòng tủ này có sự chênh lệch đáng kể tùy thuộc vào nhiều yếu tố như chất liệu, công suất thiết kế, tiêu chuẩn IP, hay yêu cầu kỹ thuật riêng biệt. Việc lựa chọn nhà cung cấp uy tín với chính sách giá minh bạch sẽ giúp doanh nghiệp tiết kiệm chi phí mà vẫn đảm bảo chất lượng.
Hoàng Phát là một trong những xưởng sản xuất tủ điện uy tín tại TP.HCM, cam kết cung cấp tủ MSB và tủ DB chất lượng cao, đáp ứng đầy đủ tiêu chuẩn IEC, ISO trong thiết kế và lắp đặt. Khách hàng có thể gửi bản vẽ kỹ thuật hoặc yêu cầu thông số riêng, chúng tôi sẽ hỗ trợ thiết kế, báo giá nhanh và sản xuất đúng tiến độ.
Tải xuống bảng giá tủ điện MSB
Bên cạnh đó, Hoàng Phát còn có đội ngũ kỹ sư hỗ trợ tư vấn miễn phí trong việc lựa chọn loại tủ phù hợp với công suất, không gian lắp đặt và ngân sách đầu tư.
Qua bài viết, có thể thấy rằng tủ MSB và tủ MDB tuy đều đóng vai trò quan trọng trong hệ thống phân phối điện hạ thế nhưng lại có vị trí, chức năng và ứng dụng khác nhau rõ rệt. Hiểu đúng bản chất của từng loại tủ sẽ giúp các kỹ sư, nhà thầu và doanh nghiệp lựa chọn đúng sản phẩm phù hợp với từng công trình. Nếu bạn đang tìm kiếm giải pháp tủ điện đạt chuẩn kỹ thuật, vận hành an toàn và có thể thiết kế linh hoạt theo yêu cầu, hãy liên hệ ngay với Hoàng Phát để được tư vấn chi tiết và nhận báo giá nhanh chóng.
